智能式“空城计”防窃声光控制电路

文章摘要： 在无人值守的库房或经常外出家中无人的住户，惯窃者常在夜深人静的后半夜行窃。该控制电路在天黑4～6h后，能自动发出声光信号，行窃者不知内情，认为房内有人，不敢贸然行动。白天，电路呈静止状态，安全可靠，且耗电极少。电路如图所示。它是由光控开关电路、预置定时电路、交流继电器控制电路、乐曲发声电路和供电电源电路等组成。IC2采用14级二进制串行计数份频集成电路CD4060，其内部的门电路与外接的R4、RP2，C5等可组成一个自激振荡器电路，其振荡频率为：

智能式“空城计”防窃声光控制电路,标签：控制电路图,电路设计,http://www.88dzw.com

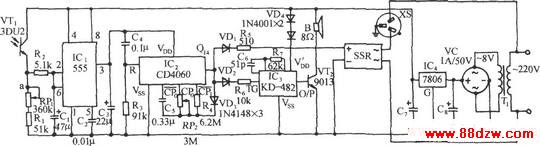

在无人值守的库房或经常外出家中无人的住户，惯窃者常在夜深人静的后半夜行窃。该控制电路在天黑4～6h后，能自动发出声光信号，行窃者不知内情，认为房内有人，不敢贸然行动。白天，电路呈静止状态，安全可靠，且耗电极少。电路如图所示。它是由光控开关电路、预置定时电路、交流继电器控制电路、乐曲发声电路和供电电源电路等组成。IC2采用14级二进制串行计数份频集成电路CD4060，其内部的门电路与外接的R4、RP2，C5等可组成一个自激振荡器电路，其振荡频率为：
