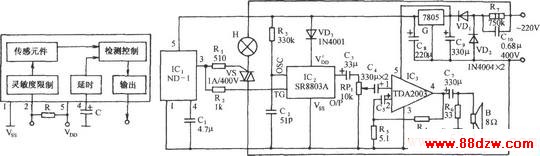

电路如图所示。它由振动位移传感器、可控硅灯亮电路、语音发声电路、音频功放电路和交流降压整流电路等组成。可广泛用于家庭防盗门、保险柜、汽车、摩托车、家电产品等的防盗上。物品被盗或门窗被撬时，它会自动发出“抓小偷”的呼叫声。IC1采用ND-1型振动位移传感器，这是一种集振动和位移检测于一体的全方位传感器件。它内部使用先进的固态加速度检测器件，对外来振动十分敏感，但对外来的声音信号可进行抑制。左图是ND-1的内部组成框图，它内含振动和位移传感元件、灵敏度限制电路、检测控制电路、延时电路和输出级等。内设的定时控制电路，具有报警一段时间后会自动复位的功能。4脚外接延时控制电容C1，其取值越大，则延时越长，一般为0.1～10μF，这里取C1=4.7μF；R为外接灵敏度电阻，其取值越大，灵敏度越高。
