微波语言防盗报警器

文章摘要： 微波语言防盗报警器适合在家庭、商店、仓库、果园等场所使用。只要有人进入报警器的警戒范围，它便会发出“抓贼呀”的声音。为防止报警器被人为破坏，在电路中设有断线 报警和交直流电源自动转换功能。其电路原理如图所示。报警器由探头和主机两部分组成。探头由微波传感模块RD627和运放A1组成，RD627的输出信号经运放A1放大后通过双芯屏蔽电缆与主机相连。主机电路中由运放A2、A3组成的比较器对探头送来的信号进行鉴别; LQ46-88D是语言报警专用扬声器，其外部只有电源引脚，接通电源后即可发出“抓贼呀”的声音。

微波语言防盗报警器,标签：控制电路图,电路设计,http://www.88dzw.com

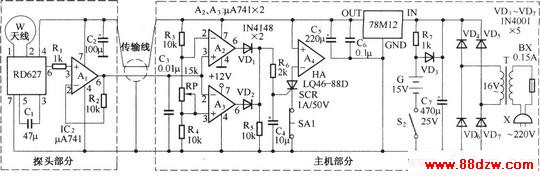

微波语言防盗报警器适合在家庭、商店、仓库、果园等场所使用。只要有人进入报警器的警戒范围，它便会发出“抓贼呀”的声音。为防止报警器被人为破坏，在电路中设有断线 报警和交直流电源自动转换功能。其电路原理如图所示。报警器由探头和主机两部分组成。探头由微波传感模块RD627和运放A1组成，RD627的输出信号经运放A1放大后通过双芯屏蔽电缆与主机相连。主机电路中由运放A2、A3组成的比较器对探头送来的信号进行鉴别; LQ46-88D是语言报警专用扬声器，其外部只有电源引脚，接通电源后即可发出“抓贼呀”的声音。
