声控玩具小猫

文章摘要： 声控玩具小猫的电路如图所示，它由声控电子开关和猫叫声发生器两部分组成。话筒BM是声波接收器。它接收到击掌声波信号后，随即输出相应电信号，经电容Cl送到三极管VTl的基极进行放大。放大后的信号由VTl集电极输出，通过电容C2加到ICl猫叫声集成电路KD-5605的触发端，使ICl触发工作，其输出的3声猫叫声经三极管VT2放大后，推动小型电磁讯响器BL放音，并驱动两只发光二极管LEDl、LED2发出与猫叫声同步的闪光。

声控玩具小猫,标签：控制电路图,电路设计,http://www.88dzw.com

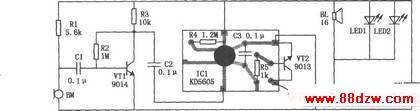

声控玩具小猫的电路如图所示，它由声控电子开关和猫叫声发生器两部分组成。话筒BM是声波接收器。它接收到击掌声波信号后，随即输出相应电信号，经电容Cl送到三极管VTl的基极进行放大。放大后的信号由VTl集电极输出，通过电容C2加到ICl猫叫声集成电路KD-5605的触发端，使ICl触发工作，其输出的3声猫叫声经三极管VT2放大后，推动小型电磁讯响器BL放音，并驱动两只发光二极管LEDl、LED2发出与猫叫声同步的闪光。
