楼房电控门主控电路

文章摘要： 本电路主要由响铃、对讲、遥控开锁三部分组成，具体电路如图所示。响铃部分主要由放大集成电路IC2、音乐集成电路IC3、开关三极管VT2、门铃按键开关Sl、S2等元件组成。来客按了某房间门铃按键Sl或S2，开关三极管VT2饱和导通，IC2、IC3得电，IC3产生的音乐信号经过电容C14耦合送到IC2的输入端③脚，经放大后从⑤脚分两路输出：一路经电容C11、C12耦合后通过CN2送到对应房间分机喇叭；另一路由电容Cl0耦合后送到主机喇叭。主机和分机喇叭同时响铃。停止按压Sl或S2，三极管VT2截止，IC2、IC3失电，铃声停止。

楼房电控门主控电路,标签：控制电路图,电路设计,http://www.88dzw.com

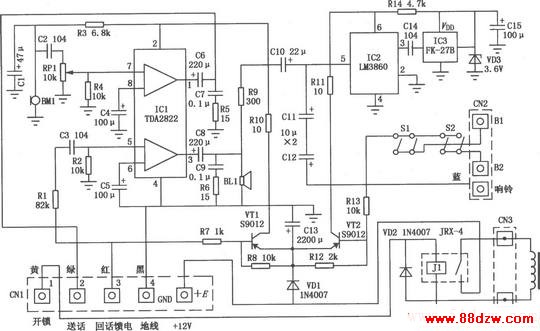

本电路主要由响铃、对讲、遥控开锁三部分组成，具体电路如图所示。响铃部分主要由放大集成电路IC2、音乐集成电路IC3、开关三极管VT2、门铃按键开关Sl、S2等元件组成。来客按了某房间门铃按键Sl或S2，开关三极管VT2饱和导通，IC2、IC3得电，IC3产生的音乐信号经过电容C14耦合送到IC2的输入端③脚，经放大后从⑤脚分两路输出：一路经电容C11、C12耦合后通过CN2送到对应房间分机喇叭；另一路由电容Cl0耦合后送到主机喇叭。主机和分机喇叭同时响铃。停止按压Sl或S2，三极管VT2截止，IC2、IC3失电，铃声停止。
