司机酒精检测报警控制器

文章摘要： 如图所示是酒精检测报警控制器电路。QM-NJ9为酒精气敏传感器，若检测到酒精气味，则QM-NJ9的A-B间电阻变小，电位器RPl的滑动端电位升高。当该电位升高到l.6V时，ICl大功率开关器件TWH8778接通，使IC2语音集成电路TM801工作，其输出经IC3集成功放LM386进行功率放大后推动扬声器BLl发出报警声。同时，继电器J1得电动作，其动断触点断开，切断汽车点火电路，强制发动机熄火，达到控制司机酒后开车的目的。

司机酒精检测报警控制器,标签：控制电路图,电路设计,http://www.88dzw.com

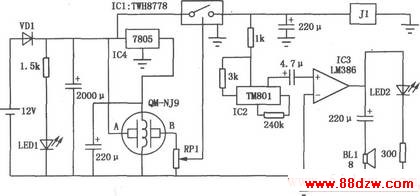

如图所示是酒精检测报警控制器电路。QM-NJ9为酒精气敏传感器，若检测到酒精气味，则QM-NJ9的A-B间电阻变小，电位器RPl的滑动端电位升高。当该电位升高到l.6V时，ICl大功率开关器件TWH8778接通，使IC2语音集成电路TM801工作，其输出经IC3集成功放LM386进行功率放大后推动扬声器BLl发出报警声。同时，继电器J1得电动作，其动断触点断开，切断汽车点火电路，强制发动机熄火，达到控制司机酒后开车的目的。
