油箱注油液位自动控制伴蛙鸣发声电路

文章摘要： 电路如图所示。它由光电耦合器、继电器控制电磁阀电路、蛙鸣发声电路和交流 降压整流电路等组成。通常，油箱的侧壁有一根显示液位的玻璃管。若将一个光电耦合器装在该管上(如图(b)所示)并能在管上上下移动，就可实现注油液位的自动控制。当液位达到所设定的高度上，还会发出青蛙的鸣叫声。

油箱注油液位自动控制伴蛙鸣发声电路,标签：控制电路图,电路设计,http://www.88dzw.com

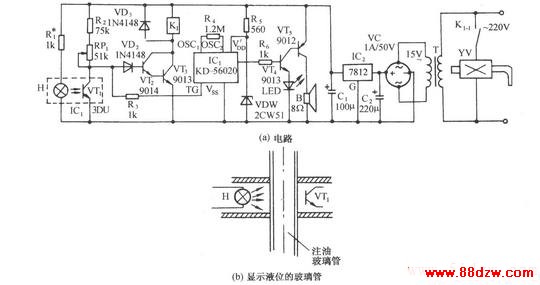

电路如图所示。它由光电耦合器、继电器控制电磁阀电路、蛙鸣发声电路和交流 降压整流电路等组成。通常，油箱的侧壁有一根显示液位的玻璃管。若将一个光电耦合器装在该管上(如图(b)所示)并能在管上上下移动，就可实现注油液位的自动控制。当液位达到所设定的高度上，还会发出青蛙的鸣叫声。
