电扇的自然风模拟和乐曲伴唱控制电路

[10-10 20:39:48]   来源:http://www.88dzw.com  控制电路   阅读:8885

文章摘要: 电路如图所示。它由张弛振荡器、脉冲计数份频电路、可控硅控制插座电路、乐曲发声电路和交流降压整流电路等组成。它在发出模拟自然风的同时,还伴有12首世界名曲主旋律的播出,给人以美的享受。VT1采用单结晶体管BT33,它与R1~R3,C1等组成一个张弛振荡器,其振荡周期为: 式中η为单结晶体管的分压比,BT33的η=0.3~0.55。图示参数的振荡周期To=4.5~7.5s。调节RP1使振荡周期在6s左右。

电扇的自然风模拟和乐曲伴唱控制电路,标签:控制电路图,电路设计,http://www.88dzw.com

电扇的自然风模拟和乐曲伴唱控制电路

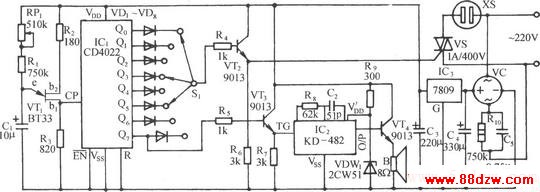

电路如图所示。它由张弛振荡器、脉冲计数份频电路、可控硅控制插座电路、乐曲发声电路和交流降压整流电路等组成。它在发出模拟自然风的同时,还伴有12首世界名曲主旋律的播出,给人以美的享受。VT1采用单结晶体管BT33,它与R1~R3,C1等组成一个张弛振荡器,其振荡周期为:

电扇的自然风模拟和乐曲伴唱控制电路

式中η为单结晶体管的分压比,BT33的η=0.3~0.55。图示参数的振荡周期To=4.5~7.5s。调节RP1使振荡周期在6s左右。
