用SL517A的声控音乐插座电路

文章摘要： ]如图所示电路，它包括声传感器、声控集成电路、继电器控制电路、乐曲发声电路和交流降压整流电路等。电路中的声控集成电路采用SL517A，它内含高增益放大器、双稳态触发器及缓冲输出级等，封装形式有双列直插和黑软膏两种。其内部功能框图如下图所示。

用SL517A的声控音乐插座电路,标签：控制电路图,电路设计,http://www.88dzw.com

]

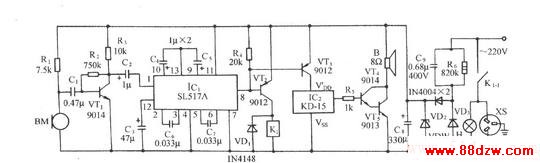

如图所示电路，它包括声传感器、声控集成电路、继电器控制电路、乐曲发声电路和交流降压整流电路等。电路中的声控集成电路采用SL517A，它内含高增益放大器、双稳态触发器及缓冲输出级等，封装形式有双列直插和黑软膏两种。其内部功能框图如下图所示。
