采用SH805的声光双控大功率彩灯伴鸟鸣声电路

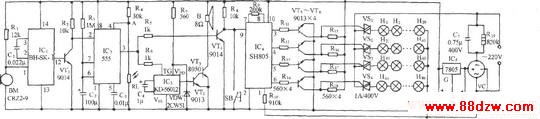

如图所示电路,它由声控电路、声、光双控单稳态定时电路、SH805灯控电路、鸟鸣发声电路和交流降压整流电路等组成。它能实现人工或自动控制四路大功率彩灯,有16种彩灯变换花样,还能发出悦耳的鸟鸣声。BM是声能传感器;BH-SK-I是声控专用集成电路。
