由CD4007构成的压控振荡器
[10-10 20:39:48] 来源:http://www.88dzw.com 信号产生 阅读:8183次
文章摘要: 本压控振荡器如图所示。该压控信号Vi由低通滤波器Rl~R3、Cl~C2向变容二极管VDl~VD3提供一个随频率及相位变化而变化的直流电压,该电压由电感L、电容C3、C4及变容二极管VDl~VD3和集成电路IC(CD4007) 成VCO(压控振荡器)的输出频率。
由CD4007构成的压控振荡器,标签:,电路设计,http://www.88dzw.com

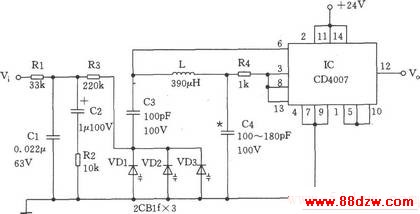

本压控振荡器如图所示。该压控信号Vi由低通滤波器Rl~R3、Cl~C2向变容二极管VDl~VD3提供一个随频率及相位变化而变化的直流电压,该电压由电感L、电容C3、C4及变容二极管VDl~VD3和集成电路IC(CD4007) 成VCO(压控振荡器)的输出频率。
Tag:信号产生,,电路设计,家电维修 - 单元电路介绍 - 信号产生
