由CD4017构成的三相波形发生器

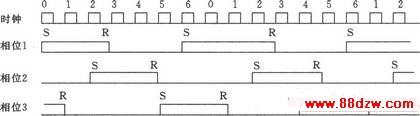

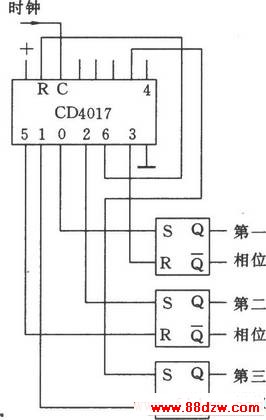

如图所示的电路能利用单相方波产生三相方波,三相输出频率范围仅受逻辑能力限制。输出频率为输入频率的1/6,实际上输入波形不一定为方波,因为双稳触发器可以整形。图中,CD4017为十进制输出CMOS计数器,具有复位功 能,当计数到6时复位,然后再开始计数到6。

由CD4017构成的三相波形发生器
