可由逻辑电平控制分频系数的分频器(μL9046)

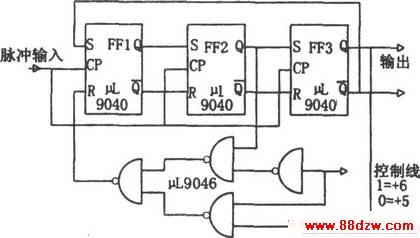

文章摘要： 如图所示为可由逻辑电平雄制分频系数的分频电路。该分频器是由三个RS T触发器μL9040和四个“与非”门μL9046构成的，分频系数可以是5，也可以是6，由外加逻辑电平控制。控制输入端为逻辑“1”时，分频系数为6；控制输入端为逻辑“0”时，分频系数为5。

可由逻辑电平控制分频系数的分频器(μL9046),标签：,电路设计,http://www.88dzw.com

如图所示为可由逻辑电平雄制分频系数的分频电路。该分频器是由三个RS T触发器μL9040和四个“与非”门μL9046构成的，分频系数可以是5，也可以是6，由外加逻辑电平控制。控制输入端为逻辑“1”时，分频系数为6；控制输入端为逻辑“0”时，分频系数为5。
