S8424构成的分频系数可变的分频器

文章摘要： 如图所示为分频系数可变的分频电路。该分频器由R-S触发器、门电路和二-八进制拨盘开关组成，可以进行l～8分频。图中的8058是二-八进制拨盘开关，S8424是两组RS T触发器．S8480是4×2输入与非门。二-八进制拨盘开关用来确定分频器的分频系数，以保证触发器复位。如果采用二-十进制拨盘开关，另外再加一个触发器和两个二极管。则可构成分频系数为1～10的分频器。

S8424构成的分频系数可变的分频器,标签：,电路设计,http://www.88dzw.com

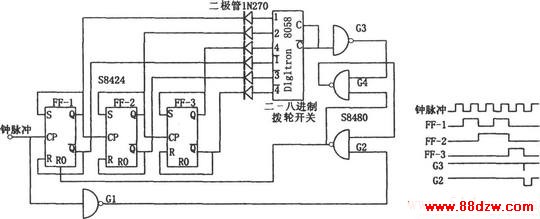

如图所示为分频系数可变的分频电路。该分频器由R-S触发器、门电路和二-八进制拨盘开关组成，可以进行l～8分频。图中的8058是二-八进制拨盘开关，S8424是两组RS T触发器．S8480是4×2输入与非门。二-八进制拨盘开关用来确定分频器的分频系数，以保证触发器复位。如果采用二-十进制拨盘开关，另外再加一个触发器和两个二极管。则可构成分频系数为1～10的分频器。
