超小型运算放大器MAX4450／4451

文章摘要：MAX4450单放大器和MAX4451双放大器整体增益稳定，具有高速性能，Rail—to-Rail输出。两个器件单电源工作电压为 4．5～ 11V，双电源工作电压为士2．25～土5．5V。输入共模范围超出负电源电压VEE(单电源时为地)。MAX4450／4451在210MHz-3dB小信号带宽和485V／μs转换速率状态工作时，每个运放静态电源电流仅需要6．5mA。两个器件在需要宽频带的低功率／低电压系统下工作，有着极好的分辨率，如视频、通信和仪器等应用场合。MAX4450采用超小型5脚SC70-5封装，MAX4451采用8脚SOT-23封装。其引脚排列如图所示。

超小型运算放大器MAX4450／4451,标签：放大电路,电路设计,http://www.88dzw.com

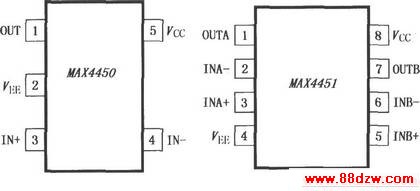

MAX4450单放大器和MAX4451双放大器整体增益稳定，具有高速性能，Rail—to-Rail输出。两个器件单电源工作电压为 4．5～ 11V，双电源工作电压为士2．25～土5．5V。输入共模范围超出负电源电压VEE(单电源时为地)。MAX4450／4451在210MHz-3dB小信号带宽和485V／μs转换速率状态工作时，每个运放静态电源电流仅需要6．5mA。两个器件在需要宽频带的低功率／低电压系统下工作，有着极好的分辨率，如视频、通信和仪器等应用场合。MAX4450采用超小型5脚SC70-5封装，MAX4451采用8脚SOT-23封装。其引脚排列如图所示。
