INA110基本连接电路

文章摘要： 如图所示，芯片电源端要用1μF的钽电容滤波，且应尽可能靠近芯片电源脚放置。为了避免外电路引入的增益和CMR误差，应确保最小接地电阻。如在6脚有一个串联电阻，将使CMR下降。为保持电路稳定性，避免有电容输出到增益设置端、输入端和失调调节端。

INA110基本连接电路,标签：放大电路,电路设计,http://www.88dzw.com

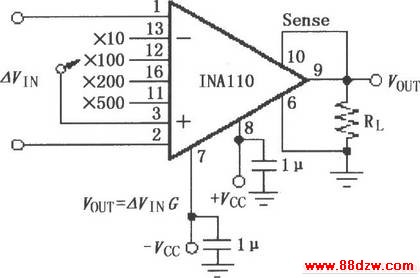

如图所示，芯片电源端要用1μF的钽电容滤波，且应尽可能靠近芯片电源脚放置。为了避免外电路引入的增益和CMR误差，应确保最小接地电阻。如在6脚有一个串联电阻，将使CMR下降。为保持电路稳定性，避免有电容输出到增益设置端、输入端和失调调节端。
