采样保持放大器AD9100超高速跟踪保持放大器

文章摘要： AD9100是单片采样跟踪保持放大器，它为高速和大动态范围应用规定了一个新的标准。AD9100采用成熟的高速双极性电路制造工艺、创新设计技术、具有最小寄生效应和最佳动态性能的传统封装。13ns采样时间可精确达到0.1％，16nS可达到0．01％。AD9100在这个领域里有着最高保持频率。采样在30MSPS保持模式失真低于83dBfs，这时模拟频率最高可达12MHz；-74dBfs时模拟频率最高可达20MHz。AD9100可以驱动最大100pF的电容性负载，几乎不会降低采样时间，因此它适合应用在时钟速度为50MSPS驱动8bit和10bit快速变换器。噪声谱密度低和直通抑制好的特性，使得AD9

采样保持放大器AD9100超高速跟踪保持放大器,标签：放大电路,电路设计,http://www.88dzw.com

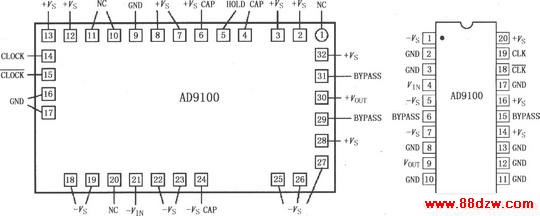

AD9100是单片采样跟踪保持放大器，它为高速和大动态范围应用规定了一个新的标准。AD9100采用成熟的高速双极性电路制造工艺、创新设计技术、具有最小寄生效应和最佳动态性能的传统封装。13ns采样时间可精确达到0.1％，16nS可达到0．01％。AD9100在这个领域里有着最高保持频率。采样在30MSPS保持模式失真低于83dBfs，这时模拟频率最高可达12MHz；-74dBfs时模拟频率最高可达20MHz。AD9100可以驱动最大100pF的电容性负载，几乎不会降低采样时间，因此它适合应用在时钟速度为50MSPS驱动8bit和10bit快速变换器。噪声谱密度低和直通抑制好的特性，使得AD9100适合用于许多8～16bit系统提高动态范围。AD9100使用方便，它需要 5V／-5.2V电源电压；保持电容、开关和电源去耦电容都内置在DIP封装里；编码时钟不同于ECL，有着最小时钟抖动；输入电阻典型值为800kΩ；模拟输入端具有内部钳位，用以瞬间过压保护。AD9100采用20引线侧边铜“膜状DIP”封装，有商业级、工业级和军用级3个温度等级。AD9100可用于A／D变换、直接中频(IF)采样、成像／前视红外系统、峰值检波、雷达／电子战／电子对抗、频谱分析、CCD自动测试设备等，其引脚排列如图所示。
