利用INA117组成电池单元电压监测电路
[09-13 23:44:02] 来源:http://www.88dzw.com 线性放大 阅读:8642次
文章摘要: 如图所示为利用INA117组成电池单元电压监测电路。锂电池或积层(叠层)电池由多个电池单元组成,由于每个单元内阻不同就有可能造成充放电电流不同,内阻小的单元充放电电流大,反之则小。内阻小的单元因为充放电电流大会产生大量的热量造成损坏,而充放电电流可以从电池两端电压反映出来,因此要对电池单元电压监测以充放电电流的大小。该电路采用多个INA117,将电池两端电压作为输入信号,INA117输出后送到多路分配器,由多路分配器切换输出不同电池单元的电压。eo等于电池的单元电压。
利用INA117组成电池单元电压监测电路,标签:放大电路,电路设计,http://www.88dzw.com

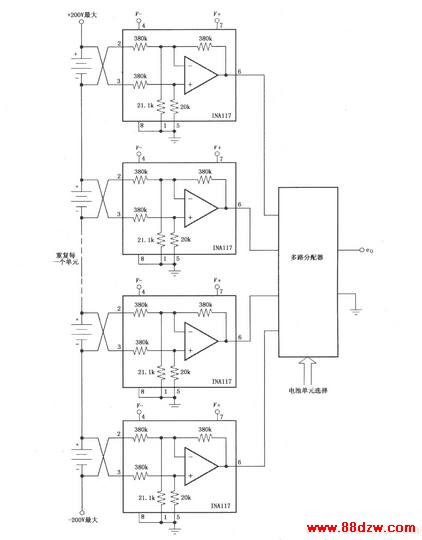

如图所示为利用INA117组成电池单元电压监测电路。锂电池或积层(叠层)电池由多个电池单元组成,由于每个单元内阻不同就有可能造成充放电电流不同,内阻小的单元充放电电流大,反之则小。内阻小的单元因为充放电电流大会产生大量的热量造成损坏,而充放电电流可以从电池两端电压反映出来,因此要对电池单元电压监测以充放电电流的大小。该电路采用多个INA117,将电池两端电压作为输入信号,INA117输出后送到多路分配器,由多路分配器切换输出不同电池单元的电压。eo等于电池的单元电压。
Tag:线性放大,放大电路,电路设计,家电维修 - 单元电路介绍 - 线性放大
