当前位置：具有冷端补偿的热电偶放大电路(INA114)
[09-13 23:43:31] 来源：http://www.88dzw.com 线性放大 阅读：8479次
文章摘要： 如图所示为具有冷端补偿的热电偶放大电路。二极管1N4148在200μA时为-2.1mV／oC，热电偶为K型。如果选用其他类型热电偶，电阻取值如下表所示。
具有冷端补偿的热电偶放大电路(INA114),标签：放大电路,电路设计,http://www.88dzw.com

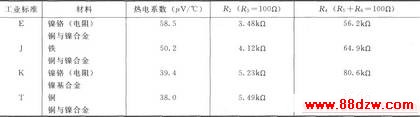

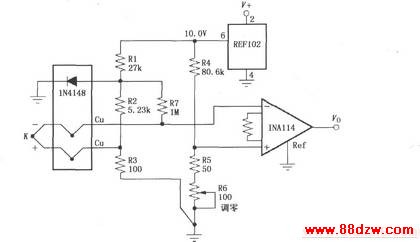

如图所示为具有冷端补偿的热电偶放大电路。二极管1N4148在200μA时为-2.1mV／oC，热电偶为K型。如果选用其他类型热电偶，电阻取值如下表所示。
