右腿驱动的ECG放大器(INA114)
[09-13 23:43:26] 来源:http://www.88dzw.com 线性放大 阅读:8802次

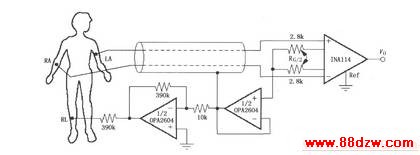

文章摘要: 如图所示为右腿驱动的ECG放大器。人体生物电为弱电信号,在右腿驱动ECG心电图放大器中采用屏蔽线传输人体弱电信号,其中1/2OPA2604构成电压跟随器,作为抗干扰措施的屏蔽线驱动器;另外1/2OPA2604则构成增益为39的反相放大器,用以右腿驱动。左右手信号经过屏蔽电缆传输输人INA114,经INA114放大后输出,G=10。
右腿驱动的ECG放大器(INA114),标签:放大电路,电路设计,http://www.88dzw.com
如图所示为右腿驱动的ECG放大器。人体生物电为弱电信号,在右腿驱动ECG心电图放大器中采用屏蔽线传输人体弱电信号,其中1/2OPA2604构成电压跟随器,作为抗干扰措施的屏蔽线驱动器;另外1/2OPA2604则构成增益为39的反相放大器,用以右腿驱动。左右手信号经过屏蔽电缆传输输人INA114,经INA114放大后输出,G=10。
