由RF2320／2360构成的869～894MHz窄带放大电路

文章摘要： 如图所示为由RF2320／2360构成的869～894MHz窄带放大电路。射频信号(RF)由6脚输入，经过放大器放大后由14脚输出。6脚与内部放大器直接耦合，因此外加一个100pF隔直耦合电容(与8.2nH电感构成输入匹配网络)。14脚为输出端，可以通过匹配电感接到电源VDD。如果只考虑偏流，则只需加一个扼流圈。

由RF2320／2360构成的869～894MHz窄带放大电路,标签：放大电路,电路设计,http://www.88dzw.com

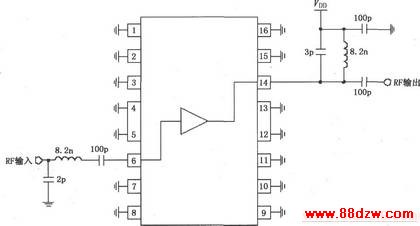

如图所示为由RF2320／2360构成的869～894MHz窄带放大电路。射频信号(RF)由6脚输入，经过放大器放大后由14脚输出。6脚与内部放大器直接耦合，因此外加一个100pF隔直耦合电容(与8.2nH电感构成输入匹配网络)。14脚为输出端，可以通过匹配电感接到电源VDD。如果只考虑偏流，则只需加一个扼流圈。
