    控制电路内部还接有拨动开关，使系统可以方便地实现本地控制和远端遥控控制的相互切换。
    IFR7380是大电流小电阻的功率场效应晶体管，它的主要性能指标有：(1)Vcc为80 V；(2)开关输出平均电流3 A；(3)功耗2 W。
3.2 接触器状态检测电路设计

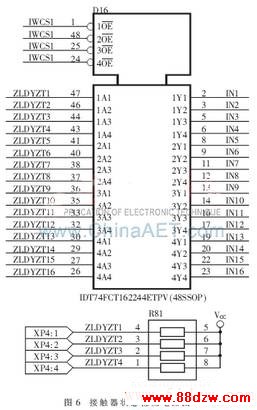

    接触器状态检测电路如图6所示，由电阻、电容、HC244和FPGA组成。被检测的接触器的辅助触点的一端接地，另一端接到该系统，经电阻上拉后输入到HC244驱动器，经过电容滤波去除干扰信号，再输入到FPGA的内部端口，由PC104计算机读取接触器辅助触点的状态，处理之后送远端上位机的电源监视界面。

    当接触器断开时检测信号为高电平，吸合时检测信号为低电平，这种检测方法称之为干接点检测法。
