图9　48V输入、+5V输出主电源
4 实验结果及结论

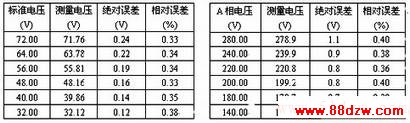

以直流电压和交流电压（以A相交流输入为例）信号测试结果为例，给出测试结果如表1、2所示。
表1　直流电压信号测试结果表　 表2　交流电压信号测试结果从实验结果可以看出，这套采用微处理器及外设模块、模拟量采集模块、开关量采集模块、控制量输出模块、人机接口模块、声光报警模块以及通信模块作为硬件电路单元的通信电源监控系统完全可以满足《通信电源和空调集中监控系统技术要求》中的规定。本产品已研制成功并投入使用。实践证明，本系统具有采集精度高、成本低廉、便于升级的优点，对于目前已相当普遍的本地用通信电源系统十分适用。
