3.5 通信模块
下位机作为直接面向设备的从机需要与上位机进行远程通信，同时下位机还要作为主机与各种智能设备通信。因此在本系统同时采用了RS232和RS485两种通信方式，其中下位机与上位机之间通过PSTN网与上位机之间通信，完成获取参数、传输数据、远程报警等功能；下位机与各种智能设备之间通讯通过RS485组网获取数据及其状态[5]。
通信模块采用了单独的微处理器DS80C320，它在普通单片机的基础上为P1口也定义了第二功能，从而拥有四个全双工的串行通信口、六个外部中断、三个定时/计数器，同时在指令上与8051兼容，对于监控系统的通信单元来说十分适用。
3.5.1下位机与上位机之间的通信

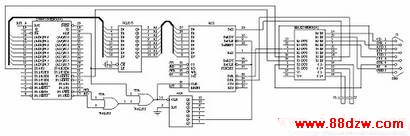

下位机与上位机之间的通信媒介采用了PSTN网在本系统中采用了扩展一个标准的全功能RS232通信口，通过外置MODEM连至PSTN网的方法来实现下位机与上位机之间的通信。其实现电路如图5所示：图5 DS80C320与MODEM硬件接口图
图中8251是通用同步/异步收发器，它具有独立的接收器和发送器，通过编程可以以单工、半双工获全双工的方式进行通信。同时它还提供了多个与MODEM连接所需的控制信号，可以很方便的实现与MODEM之间的互联。
3.5.2 下位机与智能设备之间的通信
下位机与智能设备之间采用RS485通信的主从式组网方式。RS485采用平衡发送和差分接收的方式来实现通信，具有很强的抗共模干扰的能力，其传输距离在10Kbps的传输速率时可达1.2公里。具体的实现方案如图6所示。图6　RS485通信的整体实现方案
3.6 控制量输出模块
控制量的输出电路如图7所示。图中OUT为处理器输出的开关量控制信号，与外部通过光耦和继电器两级隔离。由于继电器的驱动线圈有一定的电感，在关断瞬间可能会产生较大的电压，因此在继电器线圈两端反并联了一个吸收二极管。图7 控制量输出电路图3.7 声光报警模块
当系统出现异常情况时，下位机在通过远程通信网络向上位机发出报警信息，同时通过两片8155的定时器控制蜂鸣器和发光二极管进行本地的声光报警。其具体实现电路如图8所示。图8 声光报警原理电路图
3.8 辅助电源模块
通信电源监控系统作为通信电源系统的检测和控制模块，自身必须具有较高的可靠性，因此其辅助电源模块通常由蓄电池供给。
本系统有多种不同电源要求：+5V用于提供微处理器核心电压；-5V用于提供部分运算放大器的偏置电压；±12V电压用于提供模数转换器电压、隔离+5V用于提供通信接口电压；-8V可调电压用于提供LCD偏压。这里提出了如下多路供电电源方案：采用一个隔离型DC/DC 获得系统主电源然后由系统主电源利用多个非隔离DC/DC电路获得各种电源。由于本系统中除主电源之外，其它辅助电源功率相对较低且多数不需要和主电源隔离，因此应用这种方案可以方便的实现多路输出的小功率电源。

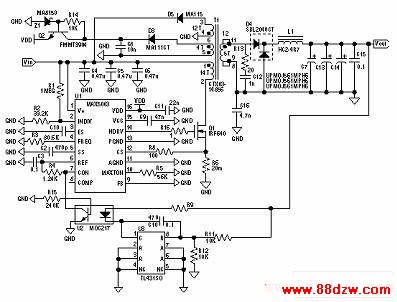

由蓄电池（电压范围35V至-75V）产生+5V主电源的电路如图9所示。其余几路电源均可由此主电源通过简单的DC-DC变换器实现：-5V偏压：可由MAX660反压型电荷泵（最大电流100mA）获得；±12V电压：可由MAX743(内部集成了一个升压型和一个反压型DC-DC变换器，输出功率可达3W)获得；隔离+5V：可由MAX845获得一个小功率的隔离电压。上述的具体电路可参阅MAXIM公司产品手册。
