用OPA340构成的INA331／332输出缓冲电路

文章摘要： OPA340应用电路由OPA340构成的INA331／332输出缓冲电路。INA331／332最佳的负载阻抗为10kΩ或更大。当负载阻抗降低时，输出电流将加大，图中用运放OPA340构成电压跟随器作为输出缓冲电路，用以增大INA331／332的输出驱动能力，OPA340输出电压最大摆幅低于电源电压50mV，能够驱动低至600Ω负载。

用OPA340构成的INA331／332输出缓冲电路,标签：音频电路,电路设计,http://www.88dzw.com



        OPA340应用电路

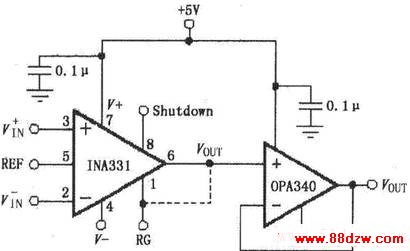

由OPA340构成的INA331／332输出缓冲电路。INA331／332最佳的负载阻抗为10kΩ或更大。当负载阻抗降低时，输出电流将加大，图中用运放OPA340构成电压跟随器作为输出缓冲电路，用以增大INA331／332的输出驱动能力，OPA340输出电压最大摆幅低于电源电压50mV，能够驱动低至600Ω负载。
