 款开关型（Ｄ类）音频功率放大器采用时基电路ＮＥ５５５推动双声道功放ＴＤＡ１５２１，在±１６Ｖ供电时可以以高于８５％的效率输出３０Ｗ×２的功率。

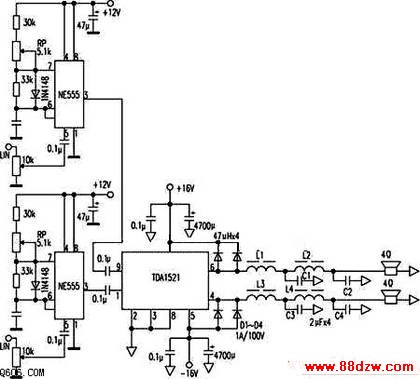

电原理见图。ＮＥ５５５时基ＩＣ被接成振荡频率１２０ｋＨｚ、占空比５０％的方波振荡器。音频信号由⑤脚输入时，③脚的输出信号占空比就会随着输入音频信号的幅值高低而作线性变化。该信号经ＴＤＡ１５２１功率放大后再经Ｌ１～Ｌ４、Ｃ１～Ｃ４构成的滤波电路还原音频信号。快恢复二极管Ｄ１～Ｄ４用以保护ＴＤＡ１５２１免受Ｌ１～Ｌ４自感电势的损坏。由于ＩＣ都是工作于开关状态，因而可以高效率地输出大功率。
调试时先不输入音频信号，此时ＴＤＡ１５２１的输出端对地电压应为０Ｖ，否则是时基电路静态输出非对称的方波，应调节ＲＰ预以校正。然后输入信号扬声器应发声。本装置在输入１ｋＨｚ的音频信号而输出功率为３０Ｗ×２时，实测效率达８５％以上，谐波失真小于０．８％，效果是出入意料地理想。
