CIC3830构成的压水井放水提醒器

文章摘要： 如图所示为压水井放水提醒电路。该电路由水位探极A、音乐集成电路CIC3830、扬声器等组成。若水位淹没探极A，则BG2导通，集成电路CIC3830因电源电路接通而开始工作，其发出的音乐信号经BG1放大后推动扬声器Y发声，以提醒主人放水。当水位在探极A以下时，BG2截止，相应CIC3830和扬声器因电源电路不通而不工作，不发出音乐信号。当你压完水而不放水时，本电路会周而复始地播放出音乐，直到放掉水，探极A不再浸泡在井水中为止，从而避免了在寒冷的冬天因压完水但忘放掉水而冻坏井管的现象发生。

CIC3830构成的压水井放水提醒器,标签：音频电路,电路设计,http://www.88dzw.com

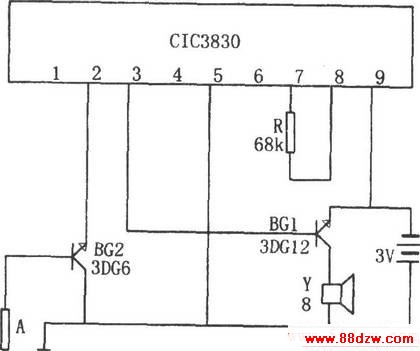

如图所示为压水井放水提醒电路。该电路由水位探极A、音乐集成电路CIC3830、扬声器等组成。

若水位淹没探极A，则BG2导通，集成电路CIC3830因电源电路接通而开始工作，其发出的音乐信号经BG1放大后推动扬声器Y发声，以提醒主人放水。当水位在探极A以下时，BG2截止，相应CIC3830和扬声器因电源电路不通而不工作，不发出音乐信号。

当你压完水而不放水时，本电路会周而复始地播放出音乐，直到放掉水，探极A不再浸泡在井水中为止，从而避免了在寒冷的冬天因压完水但忘放掉水而冻坏井管的现象发生。
