CIC38系列音乐集成电路

文章摘要： CIC38系列音乐集成电路可以直接驱动压电陶瓷蜂鸣器，如图(a)所示。当电源电压VDD=3V 时，它可以同时推动压电陶瓷蜂鸣器和发光二极管，其应用电路见图(b)。如要获得较大音量，可用外接功放三极管V T1(9013或8050型)来驱动喇叭发声，具体电路见图(c)。ClC38系列音乐集成电路内储乐曲名：

CIC38系列音乐集成电路,标签：音频电路,电路设计,http://www.88dzw.com

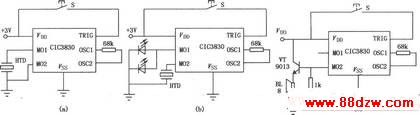

CIC38系列音乐集成电路可以直接驱动压电陶瓷蜂鸣器，如图(a)所示。当电源电压VDD=3V 时，它可以同时推动压电陶瓷蜂鸣器和发光二极管，其应用电路见图(b)。如要获得较大音量，可用外接功放三极管V T1(9013或8050型)来驱动喇叭发声，具体电路见图(c)。

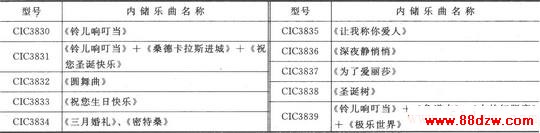

ClC38系列音乐集成电路内储乐曲名：
