KD-1548光控音乐集成电路

文章摘要： KD-1548是大规模CMOS集成电路，可通过外接光敏电阻器(CDS)实现光控功能，也可作为普通音乐集成电路使用，广泛用于光控提醒器、告警器、光控玩具、工艺品等。KD-1548作光控触发时的典型应用电路如图(a)所示；用作普通音乐集成电路的典型应用如图(b)所示。这时，若单独按一下OSH键，电路触发，演奏完一首乐曲之后自动停止。若单独按LH键，音乐开始，松开LH则音乐声立即停止。此外，还有一类芯片具有中断功能，即按OSH键音乐开始，按LH键音乐立即中断停止。因此购买KD-1548时，应注意OSH和LH是属于哪一类工作模式。

KD-1548光控音乐集成电路,标签：音频电路,电路设计,http://www.88dzw.com

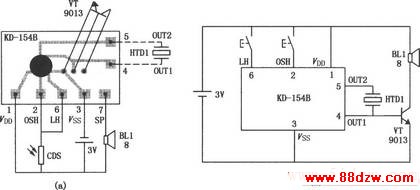

KD-1548是大规模CMOS集成电路，可通过外接光敏电阻器(CDS)实现光控功能，也可作为普通音乐集成电路使用，广泛用于光控提醒器、告警器、光控玩具、工艺品等。KD-1548作光控触发时的典型应用电路如图(a)所示；用作普通音乐集成电路的典型应用如图(b)所示。这时，若单独按一下OSH键，电路触发，演奏完一首乐曲之后自动停止。若单独按LH键，音乐开始，松开LH则音乐声立即停止。此外，还有一类芯片具有中断功能，即按OSH键音乐开始，按LH键音乐立即中断停止。因此购买KD-1548时，应注意OSH和LH是属于哪一类工作模式。
