KD-12E/KD-12F构成4096路单一功能遥控发射/接收应用电路图

文章摘要：电路图' style="width: 228px; cursor: hand; height: 405px" height="558" width="600" border="0" this.height="j/i*600;}"" ondrag="resizeImage(event,this)" src="/pd_wx/UploadPic/2013-9/201391403425225.jpg" style="curs

KD-12E/KD-12F构成4096路单一功能遥控发射/接收应用电路图,标签：电路设计,http://www.88dzw.com

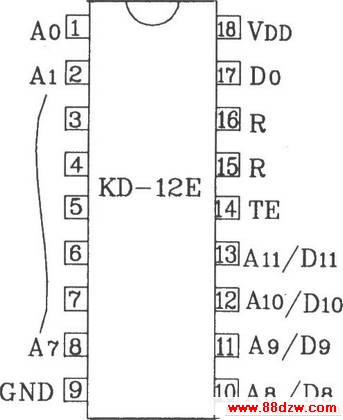

KD-12E外形引脚图

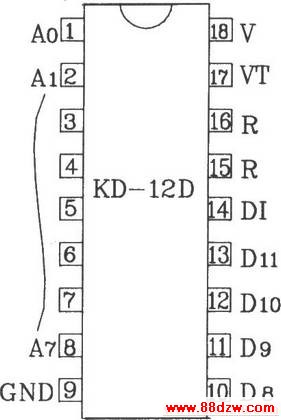

KD-12D

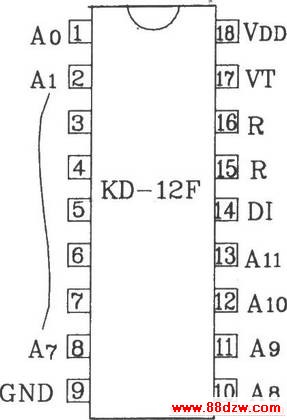

KD-12（F） 电气参数： 由于KD-12E/KD-12D（F）均采用CMOS工艺制造，因此工作电压范围宽，功耗低。其典型工作电压范围为2～5V，静态电流（无振荡）为0.1～1μA。由于A8/D8～A11/D11用于控制码输入，因此256种编码中每种内又能有16种子密码，通过人为设置可完成不同的控制功能。在发射/接收电路中一般取接收编码电路振荡频率为发射电路振荡频率的50倍。

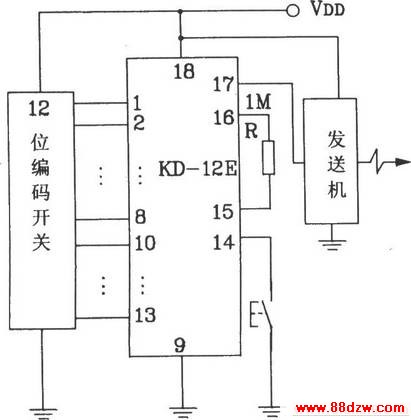

KD-12E构成4096路单一功能遥控应用电路

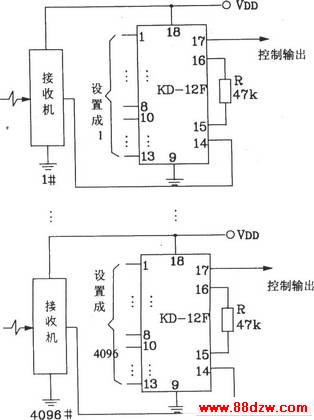

KD-12D构成4096路单一功能遥控发射/接收应用电路
