创维25ND9000彩电伴音电路工作原理
[10-10 20:39:48] 来源:http://www.88dzw.com 电视机电路 阅读:8836次
文章摘要:该机的伴音功率放大以TA8256为核心构成。 TA8256是一块三声道音频功率放大器,其引脚功能及实测数据如下表所示。脚号功能工作电压(V)脚号功能工作电压(V)1重低音音频信号输入1.77静音控制O2R声道音频信号输入1.78L声道音频输出143地09电源284L声道音频信号输入1.710地05静音控制O11重低音音频输出146滤波912R声道音频输出14由TA8776N的(19)、(20)脚输出的R、L两路音频信号,经RC耦合后,送到TA8256的(2)、(4)脚,功率放大后从TA8256的(12)、(8)脚输出,推动R、L扬声器工作。由TA8776N的(22)脚输出的L+R音频信号,经Q
创维25ND9000彩电伴音电路工作原理,标签:电视机电路,电路设计,http://www.88dzw.com该机的伴音功率放大以TA8256为核心构成。 TA8256是一块三声道音频功率放大器,其引脚功能及实测数据如下表所示。

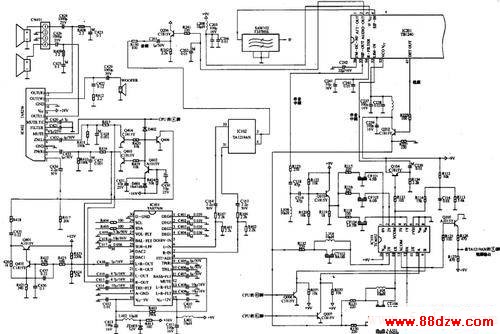

由TA8776N的(19)、(20)脚输出的R、L两路音频信号,经RC耦合后,送到TA8256的(2)、(4)脚,功率放大后从TA8256的(12)、(8)脚输出,推动R、L扬声器工作。由TA8776N的(22)脚输出的L+R音频信号,经Q401、Q405选出低音信号(200Hz以下的信号),送至TA8256的(1)脚,功率放大后从TA8256的(11)脚输出,推动低音扬声器工作。
TA8256的(5)脚为静音控制端,由CPU的(4)脚进行控制,正常工作时,TA8256的(5)脚为低电平OV,静音时为高电平4V左右。
电路中,Q402、Q403、Q404、Q406等构成关机静音电路。开机后,+16V电压一方面经D401对C431充电,C431两端充有16V左右的电压;另一方面经R414加到Q402的基极,使Q402的基极电压为16V左右,Q402处于截止状态。关机时,+16V电压消失,C431两端储存的16V电压通过Q402放电,Q402导通,集电极输出高电平,使Q403、Q404、Q406均饱和导通,从而使音频电路处于静音状态,避免了关机噪声的产生。
