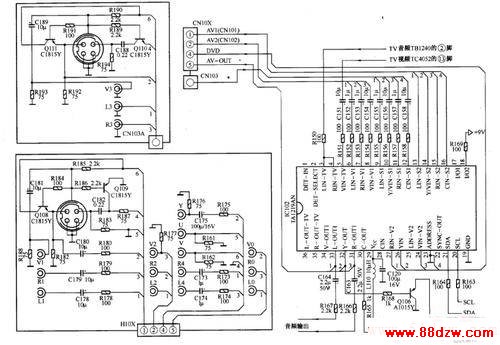

　　AV/TV切换电路如下图所示。

　　该机AV/TV转换电路由IIC总线控制的集成电路IC102（TA1219AN）为核心构成，TA1219AN引脚功能及实测数据如下表所示。

脚号 功能 工作电压(v) 脚号 功能 工作电压(V) 1 解调输入，未用   6 AV2左声道输入 3.8 2 解调选择开关，未用   7 AV2右声道输入 3.8 3 TV左声道音频输入 4.4 8 AV2视频输入 4.5 4 TV右声道音频输入 4.4 9 AV3左声道输入 3.8 5 TV视频信号输入 4.8 10 AV3亮度／视频输入 4.5 11 AV3右声道输入 3.8 24 DVD亮度信号输入 4.6 12 AV3色度信号输入 O 25 DVD左声道输入 3.8 13 AVI左声道输入 3.8 26 亮度输入 4 14 AV1亮度，视频输入 4.5 27 DVD右声道输入 3.8 15 AV1右声道输入 3.8 28 色度输入 4 16 AV1色度信号输入 0 29 电源 9 17 输入／输出口1，未用   30 色度输出 3.8 18 输出／输出口2，未用   31 右声道输出 3.8 19 地 0 32 亮度输出／视频输出 3.8 20 时钟总线 4 33 左声道输出 3.8 21 数据总线 4.1 34 视频输出，未用   22 同步输出，未用   35 右声道输出，未用   23 地址选择，接地 0 36 左声道输出，未用

　　TA1219AN的（5）脚为TV视频信号输入端，由TC4052的（13）脚输入，TA1219AN的（3）、（4）脚为TV音频信号输入端，来自TB1240的（2）脚。

　　TA1219AN的（14）脚为AV1亮度／视频输入端，当（14）脚为亮度输入时，（16）脚为色度信号输入；当（14）脚为视频输入时，则（16）脚无信号输入。TA1219AN的（13）、（15）脚为AV1左、右声道音频信号输入端。

　　TA1219AN的（8）脚为AV2视频输入端，（6）、（7）脚为AV2左、右声道音频信号输入端。

　　TA1219AN的（10）脚为AV3亮度／视频信号的输入端，当（10）脚为亮度信号输入时，（12）脚为色度信号输入；当（10）脚为视频输入时，则（12）脚无信号输入。TA1219AN的（9）、（11）脚为AV3左、右声道音频信号的输入端。

　　TA1219AN的（24）脚为DVD亮度Y信号输入端，由其转换后从（32）脚输出，送到TB1240的（39）脚，而DVD的色差信号Cb、 Cr信号则直接送入TB1240的（37）、（38）脚。 TA1219AN的（25）、（27）脚为DVD左、右声道音频信号输入端。

　　输入的AV、TV亮度／视频信号，经TA1219AN切换后从（32）脚输出亮度或视频信号，当（32）脚输出为亮度信号时，则（30）脚输出的是色度信号；当（32）脚输出为视频信号，则（30）脚无信号输出。此输出信号一路送往AV输出端口，另一路则送往TB1240的（39）脚。

　　输入的AV、TV音频信号，经TA1219AN切换后从（33）、（31）脚输出，一路送往AV输出口；另一路则送往伴音处理集成电路IC401（TA8776N）进行音频处理。

　　提示与引导  AV1的图像输入信号还可以是S端子（Y/C）输入方式，当未插入S端子插头时，从V1端口输入的视频信号，通过C181、R184加到Q108的基极，由Q108射随后输出，而Q109此时饱和导通，将C信号对地短路，避免引入干扰；当从S端子送入Y/C信号时，由于S端子的插入，将S端子的左右金属片接在一起，此时Q108、Q109截止，Y、C信号可以从S端子的两个插口输入，如果此时视频信号从V1输入时，则因Q108截止，视频信号不能输入，从而达到优先输入S端子信号的目的。
