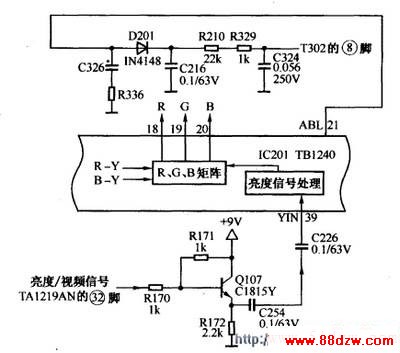

　　亮度信号处理电路如下图所示。

　　TB1240的（39）脚输入的彩色全电视信号（CVBS）或亮度信号（Y），经钳位处理、黑电平延伸和延迟型轮廓补偿后，再经副对比度调节、单色控制、白峰限幅（ WPS）以及半色调控制后，送至RGB矩阵电路。

　　TB1240的（21）脚外围接有ABL电路，该电路控制亮度信号的平均电平及亮度信号的对比度，同时还控制色度通道的增益。当屏幕亮度在正常范围内时，显像管阳极电流较小，D201负端的电压较高，D201截止，ABL电路不起作用；当屏幕过亮时，显像管阳极电流也较大，D201负端电压下降，D201导通，（21）脚电压也下降，经内部电路调节，使图像的亮度及对比度均下降，限制了显像管阳极电流的上升，使屏幕亮度保持在一定范围内，ABL的起控电平可由IIC总线进行设定。
