TCL王牌9328彩电亮度信号处理电路工作原理

文章摘要：亮度信号处理电路由IC301（TDA4565）的（11）～（17）脚内电路及其外围元件组成，电路如下图所示。TDA4565是具有彩色瞬态特性改善和亮度延迟功能的集成电路，内部电路框图如下图所示，引脚功能及实测数据如下表所示。脚号功能工作电压(V)脚号功能工作电压(V)lR-Y信号输入4.210电源122B-Y信号输入4.211空脚 3R-Y信号微分3.512亮度输出10.24B-Y信号微分3.513延时微调05滤波2.714延时微调1.26B-Y信号存储515延时开关7.67B-Y信号输出4.316空脚 8R-Y信号输出4.417亮度输入3.99R-Y信号存储5.118地O从AV/TV切换电路

TCL王牌9328彩电亮度信号处理电路工作原理,标签：电视机电路,电路设计,http://www.88dzw.com

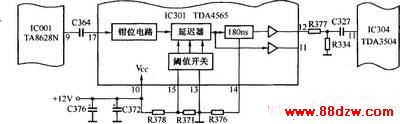

　　亮度信号处理电路由IC301（TDA4565）的（11）～（17）脚内电路及其外围元件组成，电路如下图所示。

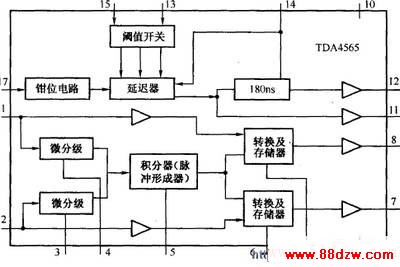

　　TDA4565是具有彩色瞬态特性改善和亮度延迟功能的集成电路，内部电路框图如下图所示，引脚功能及实测数据如下表所示。

脚号 功能 工作电压(V) 脚号 功能 工作电压(V) l R-Y信号输入 4.2 10 电源 12 2 B-Y信号输入 4.2 11 空脚   3 R-Y信号微分 3.5 12 亮度输出 10.2 4 B-Y信号微分 3.5 13 延时微调 0 5 滤波 2.7 14 延时微调 1.2 6 B-Y信号存储 5 15 延时开关 7.6 7 B-Y信号输出 4.3 16 空脚   8 R-Y信号输出 4.4 17 亮度输入 3.9 9 R-Y信号存储 5.1 18 地 O

　　从AV/TV切换电路TA8628N的（9）脚输出的视频信号经C364耦合，把亮度信号送到TDA4565的（17）脚，经内部钳位放大电路处理后，进入延迟器延迟，然后从（12）脚输出Y信号，加到IC304（TDA3504）的矩阵电路。
