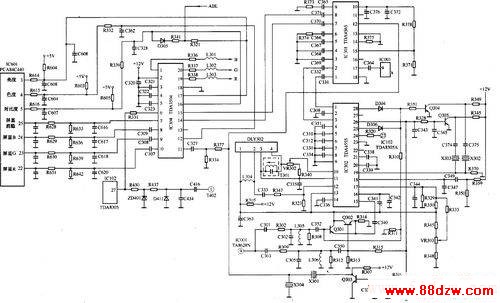

　　色度信号处理电路如下图所示。

　　色信号处理电路由三块集成电路IC302（TDA4555）、IC301（TDA4565）和IC304（ TDA3504）及外围元器件组成。

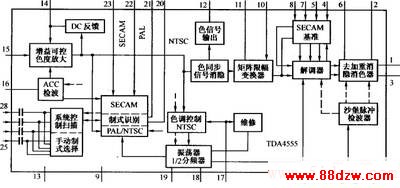

　　TDA4555为PAL／SECAM/NTSC多制式解码电路，内部电路框图如下图所示，引脚功能及实测数据如下表所示。
　　
　　提示与引导  与TDA4555功能类似的还有TDA4556，二者的主要区别是TDA4555的（1）、（3）脚输出的是负极性的色差信号，而TDA4556的（1）、（3）脚输出的是正极性的色差信号

脚号 功能 工作电压(V) 脚号 功能 工作电压(V) 1 -(R-Y)色差信号输出 7.9 15 视频色度信号输入 3.4 2 外接视频去加重电容 8.5 16 ACC检波电路外接ACC滤波电容 8.2 3 -(B-Y)色差信号输出 7.8 17 外接NTSC制色调调整电位器维修开关 3 4 外接4.25MHz并联谐振回路 4.8 18 外接双时间常数低通滤波器 8 5 外接4.25MHz并联谐振回路 5.5 19 外接7.16MHz，8.86MHz晶振 2.6 6 外接视频去加重电容 8.5 20 外接NTSC制识别电容 5.7 7 外接4.25MHz并联谐振回路 5.3 21 外接PAL制识别电容 7.7 8 外接4+25MHz并联谐振回路 4.8 22 外接SECAM基准副载波谐振元件（空）   9 接地 0 23 SECAM制识别选择电压输入 O 10 延迟信号输入（延迟1行） 2.4 24 沙堡脉冲输入 1.3 11 直流偏压端 2.4 25 系统搜索与控制电路外接口 0 12 PAL/SECAM制色度信号输出 8.2 26 系统搜索与控制电路外接口 O 13 Vcc电源 12 27 系统搜索与控制电路外接口（空）   14 增益可控色度放大器外接滤波电容 3.4 28 系统搜索与控制电路外接口 6

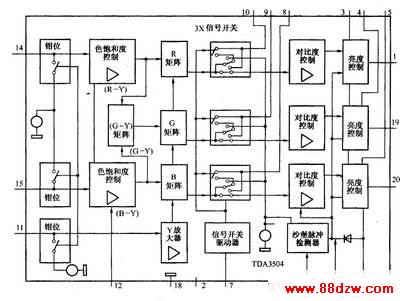

　　TDA3504是在PAL/SECAM/NTSC制式解码器中执行视频功能的单片集成电路，其内部电路框图如图所示，引脚功能及实测数据如下表所示。

脚号 功能 工作电压(V) 脚号 功能 工作电压(V) 1 B基色输出 4.2 11 Y亮度信号输入 2.8 2 电源 12 12 色度控制 2.8 3 B亮度控制 8,2 13 空脚   4 G亮度控制 8.2 14 -（R-Y）输入 4.1 5 R亮度控制 7.8 15 -(B-Y)输入 4.1 6 沙堡脉冲 1.3 16 对比度控制 2.4 7 信号开关电压 O 17 亮度控制 1.4 8 B字符输入 4.3 18 地 0 9 G字符输入 4.3 19 R基色输出 4.2 10 R字符输入 4.3 20 0基色输出 4.2

　　（1）色度信号处理过程
