    3 软件设计

    3．1 主程序

    主程序流程如图8所示。智能节点上电后，主程序首先完成系统初始化，主要内容包括：初始化I／0口、A／D转换器、SPI总线、LCD、CAN总线等，然后进入循环工作状态。程序采用扫描方式完成模拟信号采集和开关信号采集。采集得到的数据经过滤波、补偿等方式处理后，通过CAN通信子程序发送到CAN总线。此外，循环工作过程中，系统还会通过LCD子程序显示相关信息。

    3．2 信号采集程序

    智能节点信息采集量较大，如何实现对多种、多路信号实时采集是系统设计的关键。电气系统典型信号主要包括模拟信号、开关信号等。

    采集模拟信号时，利用外部12位A／D转换器，采用软件查询的方式采集模拟信号并进行数字滤波处理。由于所要采集的模拟信号较多，因此必须实现采集通道动态切换；采用定时扫描C8051F040数字I／O口的方法采集数字信号。

    3．3 CAN通信程序

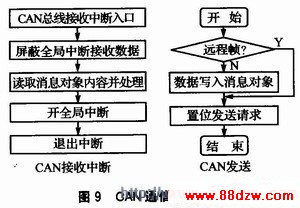

    C8051F040内部的CAN控制器集成了用于接收及发送的所有硬件，与使用外部CAN控制器相比，可以大大减少占用CPU的时间。CAN总线接收采用中断方式完成，发送采用查询方式完成。CAN总线接收和发送的流程如图9所示。

    4 结论

    本文提出了一种基于C8051F040单片机的CAN总线智能节点设计方案。通过该智能节点能够实现设备的数据采集与控制，而且根据需要加入适当算法后，还可以实现智能控制和故障诊断等功能。该智能节点已应用于某型车辆的模拟教学平台中，通过由16个节点组成的CAN控制网络完成了对整个平台设备的综合控制，性能良好。
