基于C8051F040的车用CAN总线智能节点设计

[10-10 20:39:48]   来源:http://www.88dzw.com  电视机电路   阅读:8953

文章摘要: 为了保证系统稳定、可靠工作,控制模块的数字地与模拟地严格分开。因此,模块没有使用C8051F040内部集成的A/D转换器,而是使用外部SPI总线A/D转换器MCP3208。MCP3208是12位逐次逼近型模/数转换器,具有片上采样和保持电路。该A/D转换器使用与SPI协议兼容的简单串行端口与主控芯片相连,转换速率可高达100 ksps。主控芯片C8051F040是8位单片机,其SPI端口要求以8位数据为一组来收发数据。同时,为了与MCP3208通信,将主控芯片SPI口设置为主方式,时钟下降沿输出数据,时钟上升沿锁存数据。 设计中,8路模拟信号经调整后与MCP3208的8个模拟输入

基于C8051F040的车用CAN总线智能节点设计,标签:电视机电路,电路设计,http://www.88dzw.com

    为了保证系统稳定、可靠工作,控制模块的数字地与模拟地严格分开。因此,模块没有使用C8051F040内部集成的A/D转换器,而是使用外部SPI总线A/D转换器MCP3208。MCP3208是12位逐次逼近型模/数转换器,具有片上采样和保持电路。该A/D转换器使用与SPI协议兼容的简单串行端口与主控芯片相连,转换速率可高达100 ksps。主控芯片C8051F040是8位单片机,其SPI端口要求以8位数据为一组来收发数据。同时,为了与MCP3208通信,将主控芯片SPI口设置为主方式,时钟下降沿输出数据,时钟上升沿锁存数据。

    设计中,8路模拟信号经调整后与MCP3208的8个模拟输入端相连。A/D转换器的电源与参考电压输入端通过电感L1与5 V电源相连,模拟地通过电感L2与5 V电源地相连,以减小电源扰动对A/D转换的影响。同时,MCP3208的SPI接口与单片机之间也使用光电耦合器隔离,从而保证数字地与模拟地严格分开。图中只给出了MOSI与MISO光耦隔离的原理图,SCLK与CS隔离的原理相同。

    2.2 开关信号采集电路

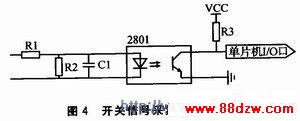

    开关信号采集电路用于采集受控设备输出的开关信号。该电路由光电耦合器2801及其外围电路组成,其电路原理图如图4所示。当外部开关信号的高电平信号接于开关信号采集电路输入端时,光耦内部发光二极管工作,光敏三极管导通,光电耦合器输出低电平信号。主控芯片通过I/0口扫描光电耦合器输出端即可采集开关信号。R1、R2、C1组成输入分压滤波电路。

www.88dzw.com

    2.3 CAN总线接口电路

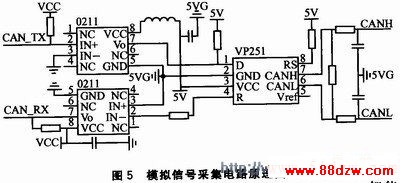

    由于C805lF040内部集成了CAN总线控制器,外电路中只要设置总线收发器即可完成通信。CAN总线接口电路用于完成CAN总线通信,由总线收发器VP251、光电耦合器0211及外围电路组成,其电路原理图如图5所示。

  CAN总线接口电路采用VP251作为总线收发器,该收发器主要用于单端信号与差动信号之间的相互转换。此外,单片机最小控制电路与总线收发器之间采用光电耦合器隔离,以提高系统工作的可靠性。光电耦合器采用2片高速光耦O211,1片用于接收,1片用于发送。

    2.4 开关信号输出电路

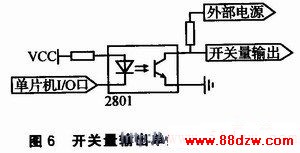

    开关信号输出电路用于向外部被控对象输出驱动信号。该电路由光电耦合器2801组成,其电路原理图如图6所示。当开关信号输出电路接收到低电平信号时,光耦内部发光二极管工作,光敏三极管导通,光电耦合器输出低电平信号。

    2.5 电源电路

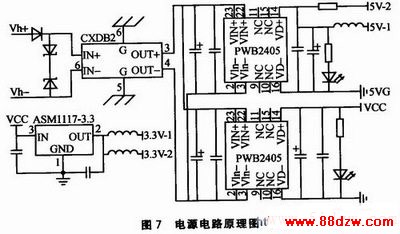

    电源电路用于向其他功能电路供电。电源由输入滤波器CXDB2、电源模块PWB2405、三端稳压器AMS1117及外围电路组成,其电路原理图如图7所示。

    为了限制传导干扰,电源模块使用电磁干扰(EMI)滤波器CXDB2来抑制电源输入中的传导噪声。输入电源经过滤波后送入2个独立的电源模块PWB2405中获得3组5 V电源。5V-2为模拟信号输入与A/D转换电路提供电源,5V-1向CAN总线收发器供电,5VG为模拟电源,地。VCC为采用5 V电压的数字电路提供电源,同时向三端稳压器模块AMSlll7提供电源。AMSlll7将VCC转换为2组3.3 V电源,3.3 V-1为C8051F040内部A/D转换器提供电源和参考电压,3.3V-2为单片机最小控制电路提供数字电源。
