　　选台后，CPU的（2）脚输出低电平，V164截止，对电路无影响。

　　2.中频检波电路
　　

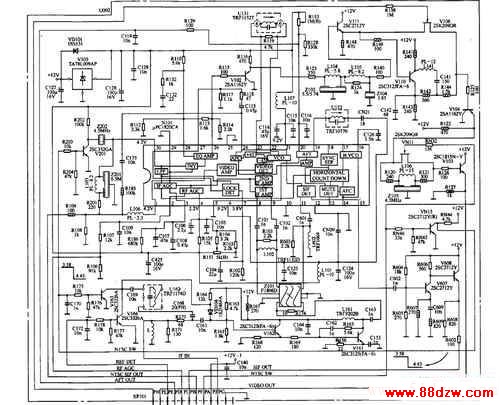

　　当接收D/K、I、B/G制式信号时，2101输出的图像中频信号送至μPC1820CA的（8）、（9）脚，经两级增益可变的图像中频放大器进入锁相环同步检波器（PLL），PLL同步检波器设有一个压控振荡器，与（22）、（23）脚外接的U151（38MHz）谐振回路构成振荡电路。由中频来的中频信号与VCO振荡信号送入自动相位控制电路（APC）进行相位比较，输出误差电压到VCO控制端，使VCO振荡的相位与图像中频变化的方向趋向一致，以确保图像中频开关信号与已调图像中频信号同频同相，确保视频检波任务的正常进行。检波后的视频信号从μPC1820CA的（1）脚输出。

　　当接收NTSC-M制信号时，由于声表面滤波器不能对该制式信号进行图，声准分离，所以，图像中频和第一伴音中频信号都输入到μPC1820CA的（8）、（9）脚，在μPC1820CA内部，经视频检波和差频，从μPC1820CA的（1）脚输出视频信号和4.5MHz的第二伴音中频信号。

　　μPC1820CA的（1）脚输出的视频信号经2201（6.5MHz）、2202（4.5MHz）陷波器滤除第二伴音中频信号后送到（30）脚，经过视频放大后，从（26）脚输出。Z202受V201的控制，当电路工作于NTSC-M制时，V201饱和导通，2202工作，将4.5MHz的M制第二伴音中频信号吸收掉。

　　μPC1820CA的（26）脚输出的视频信号经V102缓冲、5.5MHz/5.74MHz的B/G制双载波伴音中频陷波器2103、5.85MHz的B/G制NICAM（丽音）伴音中频陷波器2104滤波后，加到V111、V110、V104进行缓冲放大，放大后的信号从V104的发射极输出，再经4.5MHz的M制伴音中频陷波器Z105后，送到V103再次进行缓冲放大，放大后的视频信号从V103的发射极输出，送入后续电路进行处理。

    　　提示与引导  对本电路说明两点：一是由于5.85MHz吸收网络对6.OMHz有足够的衰减，因此，电路中没有单独设6.OMHz的陷波器。二是4.5MHz的陷波器2105是否接入受VN11控制，当接收NTSC-M制信号时，NTSC SW为低电平，使VN11截止，Z105接入电路；当接收其他制式信号时，NTSC SW为高电平，VN11饱和，Z105被短路，信号经VN11直接送至V103的基极。

　　3.AFT和AGC电路
　　
　　μPC1820CA的（22）、（23）脚外接38MHz检波中周U151，为PLL检波器提供所需的38MHz中频载波。（24）脚外接的RC网络为APC锁相环路低通滤波器。（20）脚为AFT电压输出端，输出的电压作为调谐准确度信息送至CPU的（41）脚。

　　μPC1820CA的（30）脚输入的视频信号还在其内部分出一路送至中放AGC电路，产生AGC电压，除用以控制中放电路的增益外，还经过高放AGC处理，形成高放延迟AGC电压从（2）脚输出，送至高频头，用来自动调整高放级的增益。

　　4.第二伴音中频产生电路
　　
　　当接收D/K、I、B/G制式信号时，声表面波滤波器Z101输出的第～伴音中频信号（31.5MHz、32MHz或32.5MHz）送至μPC1820CA的（11）脚，进入内部伴音中频变频电路。在变频电路中，第一伴音中频信号与38MHz的中频载波进行差拍，产生第二伴音中频信号（6.5MHz、6.OMHz或5.5MHz），从（15）脚输出，经V607放大，V608射随后，送至伴音中频处理电路。

　　当接收NTSC-M制信号时，第一伴音中频信号和图像中频信号一起送到μPC1820CA的（8）、（9）脚，第一伴音中频信号（33.5MHz）与38MHz的中频载波进行差拍，产生4.5MHz的第二伴音中频信号，和视频信号一起从μPC1820CA的（1）脚输出，其中NTSC-M制的第二伴音中频信号送伴音中频处理电路。
