　　图像中频电路集成在中频板U002内，电路如图所示

　　1.预中放电路
　　
　　背景知识  单通道中频系统和准分离中频系统

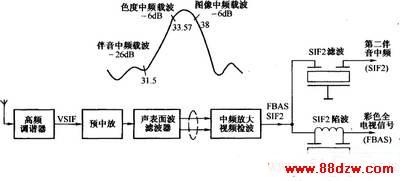

  （1）单通道中频系统大多数电视机采用单通道中频系统，电路框图如右图所示。

　　所谓单通道中频系统，就是由调谐器输出的图像中频与第一伴音中频，通过同一个预中放、同一个声表面波滤波器（ SAWF）、同一个中频放大器，送到视频检波器。在视频检波器中，图像中频信号被解调为视频信号；图像中频信号与第一伴音中频信号差频产生第二中频信号。

　　由于第一伴音中频与图像中频共用一个公共通道，因此相互之间容易产生干扰。例如，在视频检波器中，除了产生所需要的视频信号与第二伴音中频信号之外，同时也会产生色度中频信号与伴音中频信号的差拍干扰——色声差拍干扰（如对D/K制，色声差拍干扰的频率为33.57MHz-31.5MHz=2.07MHz）。这个频率正好在视频信号带宽范围之内，它会在屏幕上呈现色条纹干扰。图像信号对伴音信号有时也会产生蜂音干扰。为了消除色声差拍干扰，声表面波滤波器的幅频特性对伴音中频信号约有26dB的衰减。这样，幅度较小的伴音中频信号与色度中频信号产生的色声差拍干扰必然减小，但伴音信号的信噪比也随之变小，伴音质量降低。

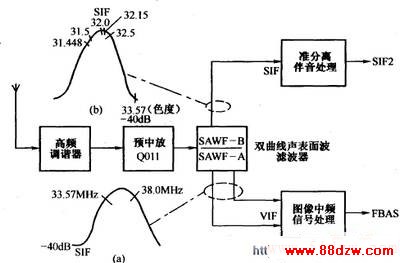

　　（2）准分离中频系统为了解决上述问题，在一些高档彩色电视机中采用了准分离中频系统，准分离中频系统框图如左图所示。

　　所谓准分离中频系统，就是调谐器输出的图像中频与第一伴音中频信号，经预中放和声表面波滤波器后就相互分离。声表面波滤波器由两个幅频特性完全不同的滤波器SAWF-A与SAWF-B组成。SAWF-A的幅频特性如图2-6中（a）曲线所示，它对伴音中频信号有40dB以上的衰减，伴音对图像的色声差拍干扰完全消除，因此，SAWF-A只输出图像中频信号，送往图像中频信号处理电路；SAWF-B的幅频特性如图2-6中（b）曲线所示，它对色度中频信号有40dB以上的衰减，因此，SAWF-B只输出不衰减的伴音中频信号，送往准分离伴音处理电路，产生第二伴音中频信号，由于图像中频信号不会进入伴音处理电路，因此不会对伴音产生蜂音干扰。同时，因为伴音信号不像单通道中频系统那样受到衰减，使其信噪比明显提高。

    　　需要说明的是，海信2919KB型彩色电视机只对D/K、I、B/G制信号采用准分离方式，对于M制信号仍然采用单通道中频系统处理方式。因为M制伴音中频信号频率为33.5MHz，它与PAL制色度中频信号33.57MHz十分接近，所以，如果对M制也采用准分离方式处理中频信号，则必须将图2-6中（b）曲线所示的声表面波滤波器SAWF-B的幅频特性峰顶部分展宽，使M制33.5MHz的伴音中频信号也位于幅频特性的峰顶部分。但是，这样将同时使33.57MHz的色度中频信号也位于幅频特性的峰顶附近，因而必然产生较强的色声差拍干扰，显然，这是我们所不希望的。

　　高频头输出的图像中频和第一伴音中频信号，经V162、V161射随后，由C163耦合到声表面滤波器Z101的输入端。 2101是一个复合滤波器，它内含图像滤波和伴音滤波两个单元，可完成图像中频和第一伴音中频的准同步分离。

　　该机为多制式彩色电视机，当接收的信号为D/K、I、B/G制式时，电路采用准分离方式，当接收NTSC-M制信号时，仍采用传统的单通道系统（内载波方式）完成图声分离。另外，电路中设有C168、U162组成的33.5MHz吸收网络。当接收NTSC-M制信号时，NTSC SW电压为高电平，V163饱和，对33.5MHz的第一伴音中频作适当衰减，以满足NTSC-M制中频信号的幅频要求。当接收其他制式信号时，NTSC SW电压为低电平，V163截止，33.5MHz吸收网络不工作。电路中，三极管V164受CPU的（2）脚输出的REF DET信号控制，选台时，CPU的（2）脚输出高电平，V164饱和，33.5MHz吸收网络工作，对第一伴音中频作适当衰减。
