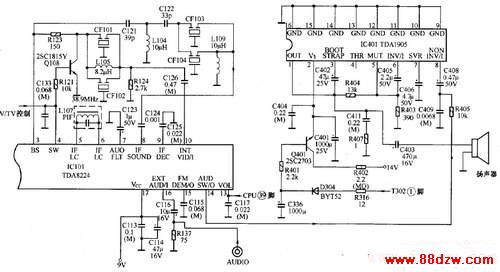

创维CTV-2108彩电伴音电路分析,标签:电视机电路,电路设计,http://www.88dzw.com伴音电路如图所示。
1.伴音解调及音频切换电路
该机伴音解调电路十分简洁,外围电路很少。TDA8224的(3)脚输出的全电视信号经CF103、CF104滤波器取出的第二伴音中频信号,由TDA8224的(8)脚输入。解调出的TV音频信号进入内部AV/TV切换开关,AV音频信号从TDA8224的(16)脚输入,也进入内部AV/TV切换开关。TDA8224的(4)脚为AV/TV切换控制端,(4)脚为低电平时,处于TV状态,(4)脚为高电平时,处于AV状态,切换后的音频信号从TDA8224的(14)脚输出。 TDA8224的(13)脚为音量控制端,受控于CPU的(39)脚。
2.音频功放电路
音频功放电路以TDA1905为核心构成,TDA1905引脚功能如下表所示
从TDA8224的(14)脚输出的音频信号,经R405、C408耦合,加至TDA1905的(8)脚,经内部功率放大后,从(1)脚输出,经C403耦合去推动扬声器发出声音。
TDA1905的(6)脚为放大器的反馈信号输入端,其外接元件组成功率放大器的反馈电路,用来改善放大器的非线性失真。(7)脚外接的C406为音频去耦电容。
