创维CTV-2108彩电行场扫描电路工作原理

文章摘要：5.行输出电路C313、C314和行输出管的输出电容并联作为行逆程电容，改变其容量可以调节行逆程时间的大小。C312是S校正电容，它与偏转线圈组成串联谐振回路，用于补偿延伸性失真，S校正电容的大小对行幅也有较大影响，同时该电容还起隔直流作用，以防止行中心偏移。L301是行线性电感，L301两端并联的R312用来阻尼该线圈由反峰电压激起的振铃。行输出管工作时，其c极输出的近似矩形的脉冲电压在行偏转线圈中产生锯齿波电流，使电子束形成水平方向的扫描。此外，在行逆程期间，行输出管c极产生的1000V左右的高压脉冲经行输出变压器T302变压、整流滤波后产生电视机所需的高、中、低压。www.88dzw.c

创维CTV-2108彩电行场扫描电路工作原理,标签：电视机电路,电路设计,http://www.88dzw.com

　　5.行输出电路
　　
　　C313、C314和行输出管的输出电容并联作为行逆程电容，改变其容量可以调节行逆程时间的大小。C312是S校正电容，它与偏转线圈组成串联谐振回路，用于补偿延伸性失真，S校正电容的大小对行幅也有较大影响，同时该电容还起隔直流作用，以防止行中心偏移。

　　L301是行线性电感，L301两端并联的R312用来阻尼该线圈由反峰电压激起的振铃。

　　行输出管工作时，其c极输出的近似矩形的脉冲电压在行偏转线圈中产生锯齿波电流，使电子束形成水平方向的扫描。此外，在行逆程期间，行输出管c极产生的1000V左右的高压脉冲经行输出变压器T302变压、整流滤波后产生电视机所需的高、中、低压。

www.88dzw.com

　　三、场扫描电路分析
　　

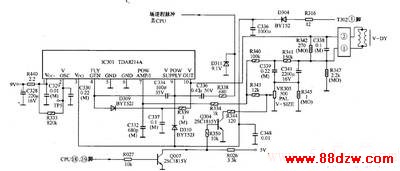

　　场扫描电路如下图所示。

　　TDA8214A的（2）脚为场振荡端，外接电容C330为场振荡电容。集成电路内部同步分离电路输出的场同步信号通过内部电路加到场振荡器，使场自由振荡频率与场同步信号同步。

　　场振荡器输出的场脉冲去集成电路内部的场输出级，经功率放大后从TDA8214A的（10）脚输出线性良好的锯齿波电流，驱动场偏转线圈。

　　电容C341为场S校正电容，起隔直流作用，使锯齿波电流的正负值相等，光栅位于屏幕正巾，该电容容量较大，以使场扫描电流的失真尽可能减小。小电阻R345为负反馈取样电阻，R345上的电压经场幅调整电位器VR305、R343、C339、R340、 R334加到TDA8214A的（7）脚，作为交直流负反馈，用于稳定场输出电路的直流工作点和改善场扫描的线性。

　　TDA8214A的（9）脚为内部场功率放大器的供电端，（4）脚是内部逆程发生器的输出端，外接C334为升压电容，D310为升压二极管。在场正程期间，行输出电路产生的直流电压经D310向（9）脚供电，同时，还通过D310给C334充电，使电容C334两端充上了约等于供电电源的电压。在场逆程期间，从（4）脚输出的场逆程脉冲，加到C334的负端，这样该逆程脉冲电压同C334上的原有电压相叠加，使C334正端的电压大约为电源电压的2倍，并加至TDA8214A的（9）脚，作为场逆程期间的场输出级的工作电源，以缩短场逆程时间。
　　　　
　　提示与引导  在PAL制式下，CPU的（18）、（19）脚输出高电平，Q007导通，Q304截止，对场幅电路无影响。在NTSC制式下，CPU的（18）、（19）脚输出低电平，Q007截止，Q304导通，将R344并入场幅电位器VR305，避免出现NTSC制式场幅过小的现象，从而实现PAL和NTSC制场幅的稳定。
