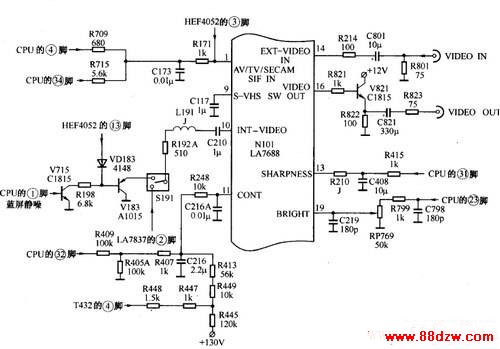

　　5.锐度控制电路
　　
　　将Y信号与二次微分Y信号反向放大后与原信号叠加，使画面轮廓得到加强。锐度控制的直流电平由LA7688的（13）脚输入，用以改变二次微分信号的量值以得到满意。的画质。当进行清晰度调整时，CPU的（31）脚输出的PWM信号，经R415、 C408积分平滑成直流控制电压，加到LA7688的清晰度控制端（13）脚，达到清晰度调整的目的。

　　6.对比度控制、亮度控制电路
　　
　　CPU的（23）脚输出的亮度控制信号，经C798、R799、副亮度控制电位器RP769、C219去耦滤波及副亮度调整后，加到LA7688的（19）脚，用于控制亮通道亮度信号的直流钳位电平，以达到控制图像亮度的目的。LA7688的（19）脚输入的亮度控制电压范围为0～5V。副亮度调整时，调节RP769使视放板上V612的基极电压为1.8V即可。

　　CPU的（32）脚输出的对比度控制信号，经R409、R407、C216及R248、C216A组成的两级低通积分电路积分平滑成对比度控制直流电压，加到LA7688对比度控制端（11）脚，用于控制亮度信号的幅度及R、G、B信号放大器的增益，即R、G、B信号的幅度，信号幅度大则对比度强，反之则对比度小。对比度控制电压范围为0～5V。另外LA7688对比度控制端（11）脚还经R413、R449、R447、R448与行输出变压器高压包地端（4）脚相接，经R445与130V电压相接，以实现自动对比度控制，自动限制束流的大小。

　　经对比度、亮度调整的Y信号，加上行场消隐信号后，送到R、G、B基色矩阵电路，与色差信号进行矩阵运算，产生R、G、B信号。
