　　该机彩色解码电路极为简单，外围引脚、电路非常少，并且放弃了惯用的玻璃延迟线组成的梳状滤波器PAL-D彩色解码电路方式，改用PAL-S彩色解码方式。色度信号处理电路如下图所示。

　　背景知识  PAL-D和PAL-S解码过程的区别LA7688单片机心彩色电视机采用了新型的PAL-S彩色解码方式，这种方式和我们以前熟知的PAL -D解码方式大不相同。两种方式相比，主要差别在于把色度信号解调为色差信号的过程。

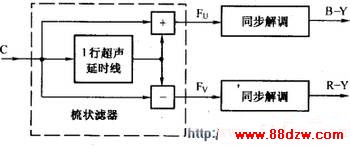

　　PAL-D方式先用梳状滤波器（超声延时线等组成）把色度信号分解为两个色度载波分量，再经同步解调得到两个色差信号，属于“先延迟再解调”方式，解码过程如右图所示。

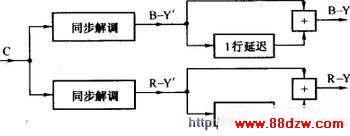

　　PAL-S方式则直接把彩色信号进行同步解调，获得两个色差信号，然后再对两个色差信号分别进行延迟运算，和NTSC制式下的彩色解码过程很相似，属于“先解调后延迟”，解码过程如左图所示。

　　两种解码方式相比较，PAL-D解码电路实现集成化非常困难，而PAL-S解码方式则容易实现集成化，大大简化了电路。另外，TDA8361/8362、TB1238、LA76810等集成电路组成的彩色电视机，也采用了新型的PAL-S彩色解码方式。

　　LA7688内集成有PAL/NTSC制色度信号解调电路、4.43MHz/3.58MHz色副载波恢复电路、加法电路、G-Y恢复矩阵电路及R、 G、B矩阵电路等色度信号处理必需的电路。 LA7688与LC89950的1行集成基带延迟线配合使用，可组成免调式PAL/NTSC制解码电路，省去了普通彩色电视机中解码电路的烦琐调整、保证了电视机解码的准确性和一致性。

　　LC89950为CCD1行集成色度延迟线，延迟时间为64μs，在PAL解码时LC89950完全等同于普通的1行玻璃超声延迟线的作用oLC89950引脚功能及实测数据如下表所示。

脚号 功能 直流电压(V) 脚号 功能 直流电压(V) l R-Y色差信号输出 1.6 8 4MHz时钟输入 0 2 升压回路输出 9.4 9 滤波端 2.8 3 B-Y信号输出 1.8 10 压控振荡输入 1.9 4 地 0 11 相位控制输出 1.9 5 B-Y信号输入 2.5 12 电源 5.2 6 电源 5.2 13 选通脉冲输入 1.1 7 R-Y色差信号输入 2.5 14 接地 O

　　1.彩色制式控制及处理电路
　　
　　当彩色制式自动识别结果为PAL制或4.43MHz副载波时，CPU的（51）脚输出高电平，使V441饱和导通，R436经V441接地，从LA7688的（27）脚输出电流，使（27）脚为4.3V高电平，通过LA7688内晶体选择开关选择（42）脚外接的4.43MHz晶体，接入LA7688内色副载波恢复VCO电路，产生4.43MHz色副载波。色度信号在LA7688内按PAL制标准进行解调，解调分离出的R-Y、B-Y色差信号，从LA7688的（39）脚和（38）脚输出，分别经C271、C273加到1行集成基带延迟线LC89950的（7）脚和（6）脚。这时，CPU的（24）脚输出电压小于1V，即LA7688的（18）脚电压小于1V,LA7688工作在PAL状态。

　　当彩色制式识别结果为NTSC制或3.58MHz色副载频率时，CPU的（51）脚输出低电平，V441截止，R436不接地，LA7688的（27）脚为1.3V左右的低电平，LA7688内晶体选择开关选择（41）脚外接的3.58MHz晶体接入色副载波恢复VCO电路，产生3.58MHz色副载波。色度信号C按标准NTSC制信号进行解调，解调分离出的R-Y、B-Y色差信号也从（39）脚、（38）脚输出，加到LC89950的（7）脚和（5）脚。这时，CPU的（24）脚TINT（色调控制）输出电压大于1V，即LA7688的（18）脚PAL/NTSC开关电压大于1V，使LA7688工作在NTSC状态。（18）脚输入的直流电压起色调控制的作用，即控制NTSC制色度信号的解调相位角。
