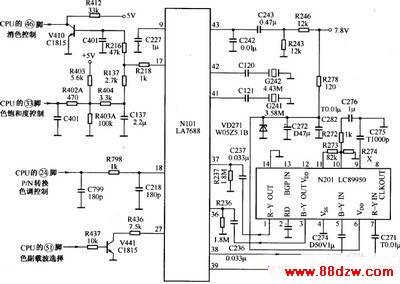

  　　提示与引导  LC89950集成基带延迟线在不同彩色制式时的作用对LC89950（7）、（5）脚输入的PAL制的R-Y、B-Y色差信号来说，它起1行时间（ 64μs）的延迟作用，经1行时间延迟后的R-Y、B-Y色差信号分别从（1）脚和（3）脚输出，经C237、C236耦合，将R-Y信号加到LA7688的（37）脚、B-Y信号加到（36）脚。

　　在LA7688内加法器中，延迟1行后的R-Y、B-Y和未经1行延迟的R-Y、B-Y色差信号进行矢量相加，解调出PAL制R-Y、B-Y色差信号，再分别送到LA7688内的G—Y色差矩阵电路。

　　对NTSC制色差信号来说，LC89950起减小R-Y、B-Y信号相互串扰的作用。对SECAM制色差信号来说，LC89950起1行存储器的作用，即使每一行色差信号经存储处理后重复使用两次，以便把按时间分隔方式传送的色差信号，即每一行中只有一种色差信号存在的信号，转变成每行同时存在的R-Y、B-Y信号，以便进行矩阵处理，恢复G-Y信号。

   　2.色饱和度控制电路
　　
　　CPU的（33）脚输出的色饱和度PWM信号，经R402A、R404、C137积分电路积分平滑为色饱和度控制直流电压后，再经R218加到LA7688的（17）脚色饱和度控制端，用于控制色差信号的幅度，达到色饱和度控制的目的。加到LA7688的（17）脚的电压控制范围为1～5V。当色饱和度控制电压小于1V时，经R216使V410截止，其集电极输出5V高电平，加到CPU消色检测输入端（46）脚。当CPU检测到（46）脚为高电平时，使CPU的（33）脚输出低电平，起到消色作用。

　　3.基色矩阵电路
　　
　　色差矩阵电路输出的R-Y、B-Y、G-Y色差信号及亮通道处理后的亮度信号Y，一起送到RGB基色矩阵电路。在RGB矩阵电路中，R-Y、B-Y、G-Y色差信号分别与亮度信号Y相加，产生R、G、B三基色信号，经内部选择开关切换后从LA7688的（33）～（35）脚输出，加到视频末级放大器。
