长虹R2111A彩电行扫描电路工作原理

文章摘要：电路中，L442是行幅调整电感线圈，可适当调整行幅的大小，保证图像水平方向的重现率；L441为行线性电感，利用其磁饱和特性，可补偿因电阻分量引起的行扫描线性失真；R441、R422为并联接在L441、L442两端的阻尼电阻，防止L441、L442与分布电容产生寄生振荡，影响光栅；C441、C442为S校正电容，补偿因显像管结构在屏幕边缘附近产生的延伸性扫描失真，C435、C436为逆程电容，与偏转线圈电感、分布电容一起决定行扫描的逆程时间长短，适当改变C435、C436的容量大小可调整高压及行幅。行扫描逆程期间，在行输出管V432集电极上产生的幅度约等于8～10倍B+ （130V）电压的高压脉

长虹R2111A彩电行扫描电路工作原理,标签：电视机电路,电路设计,http://www.88dzw.com

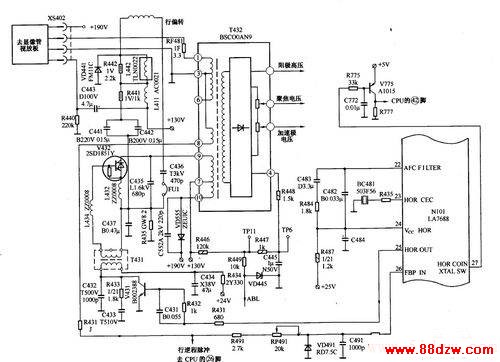

　　电路中，L442是行幅调整电感线圈，可适当调整行幅的大小，保证图像水平方向的重现率；L441为行线性电感，利用其磁饱和特性，可补偿因电阻分量引起的行扫描线性失真；R441、R422为并联接在L441、L442两端的阻尼电阻，防止L441、L442与分布电容产生寄生振荡，影响光栅；C441、C442为S校正电容，补偿因显像管结构在屏幕边缘附近产生的延伸性扫描失真，C435、C436为逆程电容，与偏转线圈电感、分布电容一起决定行扫描的逆程时间长短，适当改变C435、C436的容量大小可调整高压及行幅。

　　行扫描逆程期间，在行输出管V432集电极上产生的幅度约等于8～10倍B+ （130V）电压的高压脉冲，经行输出变压器T432升压整流、滤波产生的约25kV高压，作为显像管的第二阳极高压；产生的lOkV左右高压，经分压获得显像管所需的聚集电压和帘栅电压。行输出变压器T432的（1）脚为显像管提供6.3V灯丝电压；T432的（8）脚输出幅度约为100V的脉冲，经R491、RP491、VD491限幅钳位为7.5V后由R493加到LA7688的（26）脚，作为AFC2环路的比较脉冲电压；T432的（10）脚提供的脉冲电压，经VD555、C552A后得到的直流电压与130V的B+电压相加，为末级视放V611、 V612、 V613提供190V工作直流电压。
