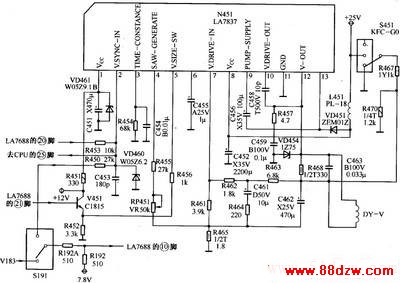

　　场扫描电路如下图所示。

　　1.场扫描脉冲形成电路
　　
　　由行振荡产生的503kHz信号经1/16分频得到的2倍行频信号2fH进入场分频电路，被1/625分频或1/25分频，以获得50Hz或60Hz的场频脉冲。经同步分离电路分离出场同步信号作为场分频电路的同步开关信号，控制场频脉冲使其同步。场频脉冲经缓冲放大器放大后从LA7688的（20）脚输出。

    　2.场扫描输出电路
　　

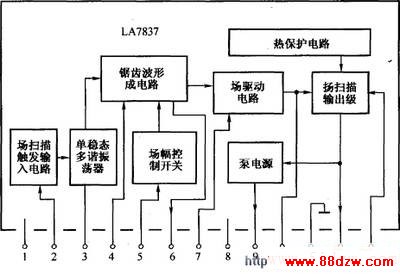

　　场锯齿波形成和场输出由LA7837完成。 LA7837是一种性能优良的场输出电路，包揽了场锯齿波形成、场激励、场输出、场反馈功能。它本身没有场振荡电路，和LA7680内部的场振荡电路也完全没有信号的反馈过程，这样就使得场振荡和场输出电路完全分开，电路调整简单，工作可靠性提高。另外，LA7837还内含PAL/NTSC制式所需的50Hz/60Hz自动转换及垂直振幅恒定电路、泵电源电路及场输出热保护电路。LA7837内部电路框图如下图所示，引脚功能及实测数据如下表所示。

脚号 功能 工作电压(V) 脚号 功能 工作电压(V) 1 场振荡等小信号处理电路电源 12 2 场同步触发信号输入 4.8 3 场振荡器外接充放电时间常数元件 4.8 9 泵电源输出 1.9 4 外接垂直幅度调节电路 4.8 10 外接高频寄生振荡消除电容 1.5 5 50Hz/60Hz转换控制信号输入 0.5 11 地 O 6 外接锯齿波形成充放电电容 4.8 12 场输出端 15 7 外接线性补偿负反馈网络 4.6 13 场输出级泵电源供电 24 8 泵电源电路供电电压 24

　　LA7688的（20）脚输出的50Hz或60Hz场扫描激励脉冲信号经R453加到LA7837的（2）脚，在LA7837内，（2）脚输入的场频脉冲信号去触发内部的单稳态振荡电路，从而产生锯齿波形成电路的控制脉冲。LA7837的（3）脚外接C454、R454，用以决定其振荡的时间常数。在单稳脉冲控制下，LA7837内恒流源经（6）脚输出，给（6）脚外接锯齿波形成电容C455进行恒流充电，产生场频锯齿波，经场输出级进行功率放大后从（12）脚输出线性锯齿波电压去激励场偏转线圈，产生水平方向磁场，使电子束作垂直方向偏转，完成垂直方向扫描任务。 LA7837（9）脚外接的电容C456和二极管VD451构成泵电源将25V电压提升至约50V，经（13）脚送至场输出级，作为逆程期间的高压供电。VD454稳压二极管为场逆程脉冲限幅管，使场逆程脉冲最高不能超过75V，起保护作用。

　　电路中，R461、R462、R463、R464、C461组成线性校正电路，保证场扫描有良好的线性，不致引起图像被拉长或被压缩等线性失真现象。场扫描输出耦合电容C462上积分产生的抛物波，经R463、C461、R464再积分后在C461上形成的“S”校正波形，经R464、 R462、R461分压后，加到LA7837的（7）脚反馈输入端，完成“S”校正作用，校正量大小基本上决定于C461、R464积分时间常数及R463和R462的分压比。因此，调整R464、R462、R463等可调整场扫描线性，必要时也可调整C461、C462以改善场扫描线性。

　　LA7837（10）脚外接的元件C458与R457、C459为高频消振元件，用于防止高频自激振荡；R451、C451为（1）脚电源的去耦滤波器；S451为场中心调整拨动开关。
