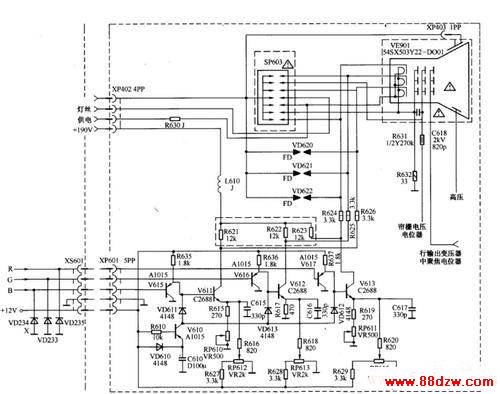

　　末级视放电路如下图所示。

　　由LA7688的（33）、（34）、（35）脚输出的B、 G、R三基色信号分别通过R233～R235加到V615、V616、V617的基极，经放大后从发射极输出，分别送到V611、V612、V613的基极，再经放大后从集电极输出激励显像管的三个阴极。

　　电路中C615、C616、C617为高频补偿电容，可减小高频端交流负反馈，即提升高频端增益，故起高频补偿作用，可扩展视频带宽；R621、R622、R623为R、G、B放大器V611、V612、V613的集电极直流负载电阻，它们与各放大管发射极电阻的比值决定了各视频放大器的增益；R635、R636、R637分别为射随器V615、V616、V617发射极负载电阻；RP612、RP613、RP615等组成暗平衡调节电路，RP610、RP611等组成亮平衡调节电路。

　　V610、VD610～VD613、C610、R610等构成关机消亮电路，正常工作时，12V电压经VD610给C610充电，V610的b、e极电压都为12V,V610截止；在关机瞬间，12V电压下降，经R610使V610基极电压下降，但由于C610上电压未能即刻消失，所以使V610导通。

　　C610经V610、 VD611～VD613放电，使V611～V613饱和导通，显像管阴极电压突然下降。

　　这样，在偏转磁场消失之前，将显像管高压迅速泄放掉，从而达到关机消亮的目的。
