　　1.末级视放电路分析
　　

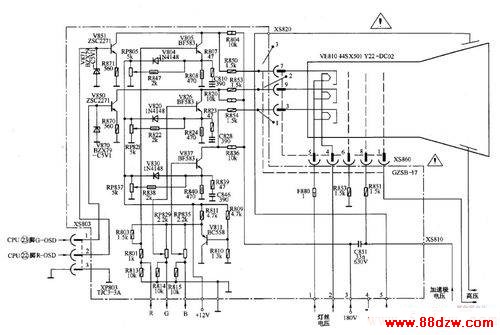

　　末级视放电路如下图所示。

　　（1）视频放大电路
　　
　　从TDA3565的（10）、（11）、（12）脚输出的R、G.B基色信号，经R801、RP829、RP835加到三个末级视放管V805、V826、V837的基极，对基色信号进行放大，送到显像管的阴极。

　　为了改善末级视放的高频特性，保证足够的带宽，在三个放大器的发射极并联有高频补偿电路，C810与R807串联，C828与R823串联，C846与R839串联，分别并接在R808、R824、R840旁，使高频成分的负反馈作用减小，以丰富图像的细节。

　　电路中，由V811及外围元件组成的电路为三个视放管提供稳定的基极偏压。其工作原理是：

　　12V电压经R809和R810分压，在V811的基极上得到约2.6V左右的电压，V811的射极电压便稳定在3.2V左右，这个电压作为V805、V826、V837的基极偏置电压。

　　（2）白平衡调整电路
　　
　　电路中，RP805、RP821、RP837为暗平衡调整电位器，调整三个电位器，可改变三个视放管的发射极直流电位，进而改变显像管的三个阴极电位，以实现暗平衡调整o RP829、RP835分别为G、B亮平衡调整电位器，调整两个电位器，可控制G、B基色信号的增益，以实现亮平衡调整。

　　（3）消亮点电路
　　
　　该机采用的是电容消亮点电路，这种消亮点电路在普通屏幕彩色电视机和早期生产的大屏幕彩色电视机巾应用十分广泛。 C851即为消亮点电容。正常情况下开机时，加速极电压对电容C851进行充电，使其充上了约400V以上的电压；同时，显像管内、外壁导电层形成的等效电容（500～1000pF，此电容又称为高压滤波电容）上也充上了第二阳极高压，该电压一般约为25kV 。这两只电容上的电压在电视机正常工作时一直保持。

　　关机后，由于电容上的电压不能突变，故这两只电容上的电压也不会立即消失。电容C851上的电压会使显像管的加速极和阴极间仍保持一段时间的正电压。这样，在扫描偏转磁场尚未完全消失之前，阴极余热发射的电了束继续射向屏幕，很快将积存在高压滤波电容上的电荷泄放掉。由此可见，该电路属快速泄放式消亮点电路。另外电容C851在该电路中还起到加速极电压滤波作用。

　　2.末级视放电路维修精要
　　
　　末级视放电路较简单，检修十分容易，三个视放管和五个白平衡调整电位器为易损元件，一般来说，三个视放管不可能同时损坏，当其一短路时，会出现单色亮光栅，当其一开路时，会出现补色故障，当白甲衡调整电位器不良时会出现偏色故障。另外，在维修时还常会出现关机亮点故障，一般多为消亮点电容失容，代换时要注意电容的耐压值不可低于原值，必要时可加大电容的容量。
