海信TLM-2077型液晶电视背光板电路分析

文章摘要： 图6.20当PWM信号的占空比大于0.5[上面宽度（正）大于下面宽度（负）]时，经过积分电路产生的对应锯齿波的零轴线正好在锯齿波幅度50%位置之下，即锯齿波直流分量为正。如图6.21所示，上边是占空比大于1︰1的PWM信号，对应锯齿波（下边）的零轴线在锯齿波50%幅度的下边。从上下对应的虚线可以看出，锯齿波正半周的幅度、时间都大于负半周。

海信TLM-2077型液晶电视背光板电路分析,标签：电视机电路,电路设计,http://www.88dzw.com

                                                                      图6.20

当PWM信号的占空比大于0.5[上面宽度（正）大于下面宽度（负）]时，经过积分电路产生的对应锯齿波的零轴线正好在锯齿波幅度50%位置之下，即锯齿波直流分量为正。如图6.21所示，上边是占空比大于1︰1的PWM信号，对应锯齿波（下边）的零轴线在锯齿波50%幅度的下边。从上下对应的虚线可以看出，锯齿波正半周的幅度、时间都大于负半周。

                                                                      图6.21

当PWM信号的占空比小于0.5[上面宽度（正）小于下面宽度（负）]时，经过积分电路产生的对应锯齿波的零轴正好在锯齿波幅度50%位置之上，即锯齿波直流分量为负。如图6.22所示，上边是占空比小于1︰1的PWM信号，对应锯齿波（下边）的零轴线在锯齿波50%幅度的上边。从上下对应的虚线可以看出，锯齿波正半周的幅度、时间都小于负半周。

                                                                    图6.22

6.6.5 BIT3106A亮度控制工作过程：

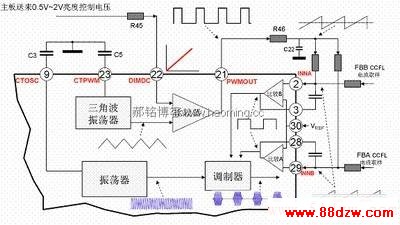

BIT3106A与亮度控制相关的引脚有23、22、21、2、3、30、28、29等，亮度控制部分的等效电路如图6.23所示。

主板送来的可调直流亮度控制电压，经过R45加到亮度控制信号输入引脚（22脚），进入内部比较器电路。这个比较器电路实际上是一个A/D变换电路，在三角波振荡器送来的三角波振荡信号的配合下，把控制亮度变化的直流电压转变成对应脉冲宽度变化的PWM信号。三角波振荡器产生的三角波振荡信号是比较器电路把亮度控制电压转化为PWM信号的辅助信号，三角波的频率就是PWM信号的频率。BIT3016A的23脚外接电容器C5就是三角波振荡频率的设定电容，改变C5的容量就改变了三角波的振荡频率，也就改变了PWM信号的频率。一般把三角波振荡频率设定在100~220Hz以内。

                                                                        图6.23
