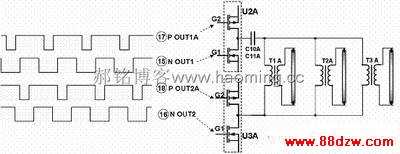

                                                                        图6.9

图6.9所示谐振输出电路又称为SRPL（serial-resonant parallel-load），即“串联谐振并联负载”，其谐振电容设置在升压变压器的初级，优点是谐振电容承受的电压较低，没有击穿的危险；多灯管电路只需要一只谐振电容（只有一个等效谐振电路）。

6.5输出取样电路

对每一只工作的背光灯管的工作状态进行监测；对供电高压、背光灯管的工作电流、背光灯管是否断路进行工作状况取样。

A组通道

C30、C31、D4组成T1A输出电压取样电路，R24A、R25A、D7A组成T1A负载CCFL灯管工作电流取样电路；C33、C34、D5组成T2A输出电压取样电路，R24B、R25B、D7B组成T2A负载CCFL灯管工作电流取样电路；C37、C38、D6组成T3A输出电压取样电路，R24C、R25C、D7C组成T3A负载CCFL灯管工作电流取样电路。3只变压器的输出电压取样并联后接到BIT3106A的26脚（CLAMP过压保护端），3只变压器的负载CCFL灯管工作电流取样也是并联输出（FBA），经过电阻R16A连接于BIT3106A的29脚（INNA误差输入端）。Q5A、Q5B、Q5C、Q6A、D3A、D3B、D3C及相关阻容元件组成A组CCFL灯管断路检测输出电路，背光灯管断路检测信号OLPA连接于BIT3106A的27脚（OLPA灯管断路保护端），当出现某只灯管断路时，输出端OLPA由高电平转为低电平（正常工作时为高电平输出）。

B组通道

C39、C40、D7组成T1B输出电压取样电路，R24D、R25D、D7D组成T1B负载CCFL灯管工作电流取样电路；C42、C43、D8组成T2B输出电压取样电路，R24E、R25E、D7E组成T2B负载CCFL灯管工作电流取样电路；C46、C47、D9组成T3B输出电压取样电路，R24F、R25F、D7F组成T3B负载CCFL灯管工作电流取样电路。3只变压器的输出电压取样并联后接到BIT3106A的5脚（CLAMP过压保护端），3只变压器的负载CCFL灯管工作电流取样也是并联输出（FBB），经过电阻R16B连接于BIT3106A的2脚（INNA误差输入端）。Q5D、Q5E、Q5F、Q6B、D3D、D3E、D3F及相关阻容元件组成B组CCFL灯管断路检测输出电路，背光灯管断路检测信号OLPB连接于BIT3106A的4脚（OLPA灯管断路保护端），当出现某只灯管断路时，输出端OLPB由高电平转为低电平（正常工作时为高电平输出）。

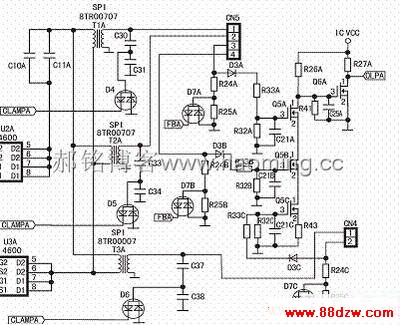

以A组输出取样电路为例，局部电路如图6.10所示，电压取样、电流取样及灯管断路保护取样电路分析如下。

                                                                    图6.10



6.5.1电压取样

A组的3只升压变压器分别向3只CCFL灯管提供工作电压，每只升压变压器的输出电压都有一个电压取样电路，采用电容分压取样的方式。第1只灯管的电压取样等效电路如图6.11所示， C30、C31组成串联分压电路；D4是一只内含两只相同二极管的复合二极管，其中一只作为整流管，另一只作为续流二极管；整流电压经C滤波后，加到BIT3106A的过压保护端CLAMPA。第2只灯管的电压取样由 C33、C34、D5完成。第3只灯管的电压取样由C37、C38、D6完成。这三只灯管的电压取样输出端并接到一起，再连接到集成电路的27脚（OLPA过压保护端）。
